Жбанов в настройка фазоинвертора

Измерение параметров динамиков в домашних условиях и один способ настройки фазоинверторов

(В помощь начинающим басовикам)

Глава А – Измерения

Сразу оговорюсь, что удобнейший способ измерения параметров НЧ динамиков изложен в методе JBL SpeakerShop. Владельцам программы предлагаю воспользоваться этим методом (сам я его не проверял, но думаю, там глюков нет). Для тех же, у кого этой программы нет или не хватает измерительного оборудования, я опишу способ подчерпнутый мной из журналов «РАДИО» прошлых лет. Я этот способ использовал и при определенной степени аккуратности и усидчивости с его помощью можно получить довольно точные (уж точнее, чем в справочнике или в инструкции пользователя) параметры.

1) Соберем схему.

Где на схеме испытуемый динамик, я думаю, ясно. Остальные элементы схемы требуют развернутого пояснения.

Генератор – либо генератор звуковой частоты способный выдавать напряжение 10-20 В, либо сочетание генератор-усилитель, удовлетворяющее тому же требованию.

1000 Ом – резистор 1000 Ом, стабилизирующий ток через динамик. Номинал резистора можно брать меньше, но это будет снижать точность вычисления Qts. (Правда при использовании резистора всего 200 Ом погрешность измерения вряд ли превысит 10%, но, как говориться, береженного … ).

а, в, с – точки для подсоединения вольтметра.

Сам вольтметр на рисунке не указан, но он должен быть: — во-первых, переменного тока; — во-вторых, уметь измерять напряжения порядка 100 мВ. При отсутствии у вольтметра такого предела измерений, его можно подключить через усилитель. А так как современные усилители обычно «стерео» и более, особых проблем с этим нет.

2) Размещаем динамик вдали от стен, потолка и пола (часто рекомендуют подвешивать).

3) Подключаем вольтметр к точкам а и с, и устанавливаем напряжение равным 10-20 В на частоте 500-1000 Гц.

4) Подключаем вольтметр к точкам в и с, и изменяя частоту генератора находим частоту, на которой показания вольтметра максимальны, см. рисунок ниже по тексту. Это и есть Fs. Записываем Fs и Us-показания вольтметра.

5) Изменяя частоту вверх относительно Fs, находим частоты, на которых показания вольтметра постоянны и значительно меньше Us (при дальнейшем повышении частоты напряжение опять начнет увеличиваться, пропорционально увеличению импеданса динамика). Запишем это значение, Um.

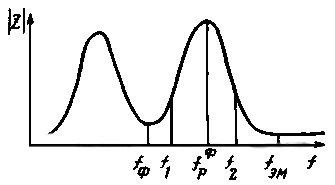

График импеданса динамика в свободном пространстве и в закрытом ящике выглядит приблизительно так.

6) Находим по графику (если мы его строили) или измеряем частоты среза F1 и F2 по уровню U12=(Us*Um)^0.5;

7) Вычисляем акустическую добротность Qa=(Us/Um)^0.5*Fs/(F2-F1), и

8) Электрическую добротность Qe=Qa*Um/(Us-Um);

9) И, на конец, полную добротность Qts=Qa*Qe/(Qa+Qe).

Чтобы узнать Vas нам потребуется ящик (хороший герметичный ящик, ни в коем случае не картонный, а с толстыми стенками) с круглой дыркой совпадающей по размеру с диаметром диффузора динамика. Объем ящика, V, лучше выбрать ближе к тому, в котором мы потом собираемся этот динамик слушать.

10) Устанавливаем динамик в ящик и герметизируем все щели;

11) Проводим все измерения и вычисления по пунктам 1)-6) и получаем значения Fs'(на самом деле это Fc) и Qts’ (Qtc);

12) Вычисляем Vas=((Fs’/Fs)^2-1)*V;

13) Вычисляем Qtc=Qts*(1+Vas/V)^0.5, если измеренная Qts’=Qtc, ну или почти равна, значит — все сделано правильно, и можно переходить к проектированию акустической системы.

Глава B – Настройка ФИ

Предлагаемая методика настройки тоже списана из Литературы, но достаточно проста, что бы стать достоянием любопытных масс. Единственная оговорка (ее я сам придумал) в том, что эта методика позволяет легко настраивать ФИ, изготовленные на базе динамиков с добротностью Qts=0.3…0.5. Для прочих ФИ придется дополнительно применять природную смекалку. Итак.

В основе методики лежит зависимость, существующая между параметрами ФИ и ЗЯ (закрытого ящика). Если в ФИ с гладкой АЧХ (по spl) закрыть отверстие туннеля, то полная добротность системы, Qtc, окажется равной 0.6, а резонансная частота, Fc, будет связана с частотой настройки ФИ зависимостью: Fb=0.61…0.65*Fc. Если допустить погрешность определения частоты настройки ФИ в 5%, то отношение Fb/Fc для реальных конструкций можно принять равным 0.63.

14) Закрываем герметично отверстие туннеля, и собираем схему для измерения Fc (см. главу А).

15) Подбираем количество звукопоглащающего материала и добиваемся минимального значения Fc;

16) Закрепляем материал внутри ящика и измеряем Fc;

17) Вычисляем Fb=0.63*Fc;

18) Вычисляем длину туннеля: Lv=31*10^3*S/(Fb^2*V)-1,7*(S/ПИ)^0.5, где S – площадь отверстия порта ФИ в кв.см., V – объем ящика в литрах;

19) Делаем туннель, вставляем его внутрь ящика (именно внутрь, если в готовой конструкции он предполагается внутри) и измеряем Fb’.

Должно получится, что-то вроде:

20) Полученное значение Fb’ подставляем в формулу 18) и вычисляем уточненное значение V’;

21) Подставляем V’ в ф-лу 18) и вычисляем Lv’ для расчетного значения Fb (кто забыл, это произошло в п.17);

22) Укорачиваем (удлинить его невозможно, поэтому меры лучше принять заранее) туннель и снова измеряем;

23) По методике определения Qtc (глава А) определяем добротность системы и, если она меньше 1, успокаиваемся. Если она больше, то вероятно, что-то где-то было сделано не так, но переделывать уже поздно. Послушаем, если действительно бубнит (что совсем необязательно), будем принимать меры.

24) Задемпфировать частично-акустически-прозрачным материалом туннель ФИ. Другими словами – закрыть туннель синтепоном, ватой, карпетом и т.д;

25) Задемпфировать сам динамик, наклеив на окна диффузородержателя перечисленные выше материалы (только не все сразу).

Эти меры снизят общую добротность системы, Qtc.

Литература:
Салтыков О.,Расчет характеристик громкоговорителя, Радио 1981
Жбанов В., Настройка фазоинвертора, Радио 8/1986
Алдошина И. Там, где живут басы, АМ 2/1999
Фрунзе, О повышении качества звучания АС, Радио 9/1992

Источник

Настройка фазоинверторов

Радиолюбители, занимающиеся самостоятельным изготовлением громкоговорителей-фазоинверторов (далее для краткости — просто фазоинвертор), часто сталкиваются с тем, что повторенные ими конструкции не обеспечивают приведенных в описаниях технических характеристик. Происходит это из-за значительного технологического разброса параметров низкочастотных головок, поэтому каждый изготовленный громкоговоритель необходимо настроить.

При настройке фазоинверторов радиолюбители пользуются обычно той же методикой, что и при их расчете [1, 2]. В результате оказываются неучтенными имеющие место в реальной конструкции акустические потери, различие между эквивалентным и физическим объемами ящика и ряд других влияющих на точность настройки факторов. Предлагаемая методика настройки учитывает эти факторы, поэтому ее точность значительно выше.

Настройка любого фазоинвертора сводится, как известно, к нахождению определенной комбинации значений частоты его настройки fф и выходного сопротивления усилителя Rвых при которой обеспечивается гладкая АЧХ излучения на низших звуковых частотах. Найти эти значения можно, воспользовавшись зависимостью, существующей между параметрами фазоинвертора и закрытого ящика. Если в фазоинверторе с гладкой АЧХ закрыть отверстие туннеля, то полная добротность системы головка — закрытый ящик окажется равной 0,6, а резонансная частота головки в таком ящике fр будет связана с частотой настройки фазоинвертора зависимостью fф=0,61. 0,65 fр. Коэффициент пропорциональности указанных величин зависит от отношения эквивалентного объема головки к полезному объему ящика, и если принять его равным 0,63, то ошибка в определении частоты fф не превысит 5 % при любых отношениях указанных объемов, встречающихся в реальных конструкциях.

Настройку фазоинвертора следует начать с определения оптимального количества размещаемого в нем звукопоглощающего материала. Для этого, закрыв отверстие туннеля (например, фанерным кружком, смазанным по краям пластилином), подбирают такое количество материала, при котором частота fр минимальна. Затем, закрепив поглощающий материал на стенках ящика, измеряют резонансную частоту системы головка — закрытый ящик и, пользуясь соотношением fф=0,63 fр, определяют частоту настройки фазоинвертора, а затем длину его туннеля:

где V — свободный объем ящика фазоинвертора в литрах, a S — площадь отверстия туннеля фазоинвертора в кв.см.

Обычно эквивалентный объем акустического оформления при размещении в нем оптимального количества звукопоглощающего материала оказывается больше геометрического, поэтому длину туннеля при настройке фаэоинвертора приходится уменьшать. Для определения уточненной величины 1′ в приведенную выше формулу подставляют значение частоты настройки фазоинвертора, получившееся при длине туннеля 1 и находят эквивалентный объем оформления Vэ. Затем, заменив в той же формуле V на Vэ вычисляют уточненное значение длины туннеля.

Выходное сопротивление усилителя Rвых можно найти, исходя из условия, при котором добротность системы усилитель — закрытый ящик принимает значение, равное 0,6, однако предпочтительнее определять неличину Rвых из условия, при котором добротность системы усилитель — ящик фазоинвертор принимает оптимальное значение, равное 1 (в этом случае упрощается методика настройки усилителя и оказываются учтенными потери, возникающие в туннеле инвертора)

Добротность системы головка — ящик-фазоинвертор определяют способом, принятым для систем головка — закрытый ящик [1,2], но все необходимые измерения проводят вблизи частоты высокочастотного резонанса АЧХ входного сопротивления громкоговорителя f_р (см. рисунок). Для повышения точности последующих расчетов, параметры АЧХ входного сопротивления громкоговорителя следует измерять со стороны разъема для подключения его к усилителю. В этом случае оказывается учтенным влияние активного сопротивления соединительного провода и катушки разделительного фильтра на параметры громкоговорителя.

Вычислив акустическую добротность [3]

где Uр — напряжение на частоте fр, Uэм — напряжение на частоте электромеханического резонанса fэм, f1 и f2 — частоты среза по уровню напряжения U1,2=корень(UрUэм), находят электрическую и полную добротности системы:

если найденное значение Qп отличается от единицы не более чем на 10 %, то АЧХ фазоинвертора будет достаточно гладкой при совместной работе практически с любым транзисторным усилителем с низким выходным сопротивлением. Если же Qп>1,1 (именно этот случай в радиолюбительской практике встречается чаще всего), то для работы с фазоинвертором следует использовать усилитель с отрицательным выходным сопротивлением. Чтобы получить гладкую АЧХ излучения громкоговорителя,

необходимо настроить цепь обратной связи, формирующую отрицательное выходное сопротивление усилителя [4]. Для этого предварительно определяют коэффициент демпфирования Кд=Qп/Qп.опт, который показывает, во сколько раз нужно уменьшить полную добротность системы головка — ящик-фазоинвертор, чтобы получить оптимальное демпфирование. Поскольку условие оптимального демпфирования фазоинвертора предполагает Qп.опт=1, то Кд=Qп.

Далее, подключив громкоговоритель к усилителю и подав на последний звуковой сигнал частотой fэм балансируют мост цепи обратной связи и измеряют напряжение на выходе усилителя. Затем, перестроив генератор на частоту fр и изменяя коэффициент передачи цепи обратной связи, добиваются уменьшения напряжения на выходе усилителя в Кд раз. В результате такой настройки устанавливается именно то значение выходного сопротивления усилителя, при котором получается гладкая АЧХ излучения громкоговорителя на низших частотах.

При расчете усилителя мощности требуемое выходное сопротивление желательно определить заранее. Его рассчитывают по формуле

Приведенная выше методика без каких-либо изменений применима и для настройки громкоговорителей, в которых установлены сдвоенные или несколько однотипных головок.

Источник

Простой способ настройки акустической системы с фазоинвертором

Настройка фазоинверторов

26 Июня 2006 Автор: В. ЖБАНОВ

Радиолюбители, занимающиеся самостоятельным изготовлением громкоговорителей-фазоинверторов (далее для краткости – просто фазоинвертор), часто сталкиваются с тем, что повторенные ими конструкции не обеспечивают приведенных в описаниях технических характеристик. Происходит это из-за значительного технологического разброса параметров низкочастотных головок, поэтому каждый изготовленный громкоговоритель необходимо настроить.

При настройке фазоинверторов радиолюбители пользуются обычно той же методикой, что и при их расчете [1, 2].

В результате оказываются неучтенными имеющие место в реальной конструкции акустические потери, различие между эквивалентным и физическим объемами ящика и ряд других влияющих на точность настройки факторов.

Предлагаемая методика настройки учитывает эти факторы, поэтому ее точность значительно выше.

Найти эти значения можно, воспользовавшись зависимостью, существующей между параметрами фазоинвертора и закрытого ящика.

Если в фазоинверторе с гладкой АЧХ закрыть отверстие туннеля, то полная добротность системы головка – закрытый ящик окажется равной 0,6, а резонансная частота головки в таком ящике fр будет связана с частотой настройки фазоинвертора зависимостью fф=0,61… 0,65 fр.

Коэффициент пропорциональности указанных величин зависит от отношения эквивалентного объема головки к полезному объему ящика, и если принять его равным 0,63, то ошибка в определении частоты fф не превысит 5 % при любых отношениях указанных объемов, встречающихся в реальных конструкциях.

Настройку фазоинвертора следует начать с определения оптимального количества размещаемого в нем звукопоглощающего материала.

Для этого, закрыв отверстие туннеля (например, фанерным кружком, смазанным по краям пластилином), подбирают такое количество материала, при котором частота fр минимальна.

Затем, закрепив поглощающий материал на стенках ящика, измеряют резонансную частоту системы головка – закрытый ящик и, пользуясь соотношением fф=0,63 fр, определяют частоту настройки фазоинвертора, а затем длину его туннеля:

где V – свободный объем ящика фазоинвертора в литрах, a S – площадь отверстия туннеля фазоинвертора в кв.см.

Для определения уточненной величины 1′ в приведенную выше формулу подставляют значение частоты настройки фазоинвертора, получившееся при длине туннеля 1 и находят эквивалентный объем оформления Vэ.

Затем, заменив в той же формуле V на Vэ вычисляют уточненное значение длины туннеля.

Выходное сопротивление усилителя Rвых можно найти, исходя из условия, при котором добротность системы усилитель – закрытый ящик принимает значение, равное 0,6, однако предпочтительнее определять неличину Rвых из условия, при котором добротность системы усилитель – ящик фазоинвертор принимает оптимальное значение, равное 1 (в этом случае упрощается методика настройки усилителя и оказываются учтенными потери, возникающие в туннеле инвертора)

Добротность системы головка – ящик-фазоинвертор определяют способом, принятым для систем головка – закрытый ящик [1,2], но все необходимые измерения проводят вблизи частоты высокочастотного резонанса АЧХ входного сопротивления громкоговорителя fр (см. рисунок).

Для повышения точности последующих расчетов, параметры АЧХ входного сопротивления громкоговорителя следует измерять со стороны разъема для подключения его к усилителю.

В этом случае оказывается учтенным влияние активного сопротивления соединительного провода и катушки разделительного фильтра на параметры громкоговорителя.

Вычислив акустическую добротность [3]

где Uр – напряжение на частоте fр, Uэм – напряжение на частоте электромеханического резонанса fэм, f1 и f2 – частоты среза по уровню напряжения U1,2=корень(UрUэм), находят электрическую и полную добротности системы:

Если же Qп>1,1 (именно этот случай в радиолюбительской практике встречается чаще всего), то для работы с фазоинвертором следует использовать усилитель с отрицательным выходным сопротивлением.

Чтобы получить гладкую АЧХ излучения громкоговорителя,

опт, который показывает, во сколько раз нужно уменьшить полную добротность системы головка – ящик-фазоинвертор, чтобы получить оптимальное демпфирование. Поскольку условие оптимального демпфирования фазоинвертора предполагает Qп.опт=1, то Кд=Qп.

Затем, перестроив генератор на частоту fр и изменяя коэффициент передачи цепи обратной связи, добиваются уменьшения напряжения на выходе усилителя в Кд раз. В результате такой настройки устанавливается именно то значение выходного сопротивления усилителя, при котором получается гладкая АЧХ излучения громкоговорителя на низших частотах.

При расчете усилителя мощности требуемое выходное сопротивление желательно определить заранее. Его рассчитывают по формуле

Литература

Виноградова Э. Конструирование громкоговорителей со сглаженными частотными характеристиками.- М.: Энергия, 1978
Эфруссм М. Еще о расчете и изготовлении громкоговорителя.- Радио, 1984, N 10, с. 32-33.

Попов П., Шоров В. Повышение качества звучания громкоговорителей.- Радио, 1983. N 6, с. 50-53.

ЭМОС или отрицательное выходное сопротивление? – Радио, 1981, N 1, с. 40- 44.

← О басах и корпусах (рукопись)

Корпус Акустической Системы с фазоинвертором

Стремление получить достаточно хорошее воспроизведение низких частот при умеренном объеме акустического оформления довольно хорошо достигается в так называемых фазоинверсных системах. Их конструкция достаточно проста. В корпусе закрытой системы делается щель или отверстие. В последнее может быть вставлена трубка

Упругость объема воздуха в оформлении резонирует на какой-то частоте с массой воздуха в отверстии или трубке. Эта частота называется резонансной частотой фазоинвертора. Таким образом, акустическая система в целом становится состоящей как бы из двух резонансных систем – громкоговорителя и оформления с отверстием.

При правильно выбранном соотношении резонансных частот этих систем воспроизведение низких частот значительно улучшается по сравнению с закрытым оформлением такого же объема. Недостатком таких систем является резкий спад звукового давления на частотах ниже резонансной.

Несмотря на очевидные преимущества акустических систем с фазоинвертором, очень часто такие системы, изготовленные даже опытными людьми, не дают ожидаемых от них результатов. Причина в том, что для получения необходимого эффекта фазоинвертор должен быть правильно рассчитан и настроен.

Разновидностью фазоинвертора являются акустические системы с пассивным излучателем. Вспомогательный низкочастотный излучатель представляет собой низкочастотную головку громкоговорителя, лишенную магнита и звуковой катушки.

Основным достоинством фазоинвертора с пассивным излучателем является возможность настройки его на требуемую частоту при меньших размерах корпуса путем изменения массы пассивного излучателя.

По сравнению с закрытым корпусом у фазоинвертора больше вариантов аппроксимации частотной характеристики. В зависимости от добротности головки Qts (и желания получить гладкую АЧХ) этих вариантов может быть три:

аппроксимация квазитретьего порядка. Наиболее часто применяется при полной добротности головки (включая сопротивление разделительных фильтров) меньше 0,383. Частота среза АС в этом случае выше собственной резонансной частоты головки. АЧХ носит гладкий характер;

аппроксимация по Баттерворту четвертого порядка. Применяется при полной добротности головки (включая сопротивление разделительных фильтров) равной 0,383. При этом частота настройки фазоинвертора совпадает с резонансной частотой головки Fs. АЧХ носит гладкий характер.

аппроксимация по Чебышеву четвертого порядка. Применяется при полной добротности головки (включая сопротивление разделительных фильтров) больше 0,383. Частота настройки фазоинвертора ниже собственной резонансной частоты головки. АЧХ носит колебательный характер с заданной неравномерностью.

Переходная характеристика для всех случаев аппроксимации носит колебательный характер. Максимум КПД достигается при значении полной добротности Qts около 0.5 и неравномерности АЧХ около 0.2 дБ.

Как и для АО типа закрытый корпус, максимум КПД не соответствует получению приемлемой переходной, а иногда и частотной характеристик. Разумеется, что говоря о “гладкой” АЧХ, имеется в виду теоретически достижимую частотную характеристику.

Влияние АО и характеристики помещения в расчетных соотношениях обычно не учитывается.

К достоинствам АО типа фазоинвертор (по отношению к закрытому корпусу) можно отнести следующие:

при равных объемах корпуса и равных нижних граничных частотах АС с фазоинвертором имеет КПД на 3 дБ больше закрытой;
при заданных одинаковых КПД и нижней граничной частоте АС с фазоинвертором имеет меньший объем корпуса;
при заданных одинаковых КПД и объеме корпуса АС с фазоинвертором имеет в 1.26 раза более низкую граничную частоту;
при одинаковых требованиях к максимальной акустической мощности фазоинверсная система имеет меньшую величину максимального смещения диффузора (и величину объемного смещения) в области частоты настройки фазоинвертора;
при равных объемах корпуса и равных нижних граничных частотах АС с фазоинвертором имеет более легкую подвижную систему и больший коэффициент электромеханической обратной связи BI (B – плотность магнитного потока в воздушном зазоре магнитной системы, I – длина провода звуковой катушки в зазоре).

Расчет фазоинвертора онлайн калькулятор. Блог › Простая методика настройки фазоинвертора

Сабвуфер – это важная часть любой полноценной акустической системы. В некоторых случаях низкочастотную колонку можно собрать своими руками. При этом нужно учитывать ряд важных характеристик сабвуфера, чтобы колонка звучала так, как надо.

Один из главных параметров низкочастотной колонки – это размер корпуса.

С материалом, из которого будет выполняться короб, определиться весьма просто – следует использовать плотный и твердый материал, хорошо поглощающий звук – например, прессованную древесину средней плотности.

С размерами же все не так просто. Для расчета правильных линейных параметров короба используются специальные программы, которыми нужно научиться пользоваться.

Прежде чем приступать к расчету корпуса, следует определиться с типом короба. Он может быть:

открытым – с фазоинвертором – цилиндрическим отверстием в одной из стенок, которое позволяет звуку лучше фокусироваться;
закрытым – с полнотелыми стенками и герметичным корпусом.

Очевидно, что качество низкочастотной колонки напрямую зависит от диаметра динамического излучателя – чем он больше, тем лучше.

Поэтому колонка по определению не может быть маленькой, если хочется добиться максимально качественного звучания.

Кроме того, форма корпуса должна быть строго определенной – кубической или прямоугольной. Усвоив эти базовые принципы, можно приступать к расчету размеров.

Расчет закрытого корпуса сабвуфера

Если правильный динамик уже был подобран и остается только разместить его в подходящем корпусе, задача становится весьма простой. Рассчитать короб для низкочастотной колонки при помощи специальной программы – дело нехитрое, если разобраться в ее интерфейсе.

Можно сказать, что куда более сложно будет красиво оформить этот короб.

В результате расчета должен получиться ящик с таким объемом, чтобы звук из динамика, встроенного в него, имел максимально прямолинейную амплитудно-частотную характеристику в том или ином помещении или внутри салона автомобиля.

Для расчета корпуса предстоит пользоваться одной из предназначенных для этого программ; их существует огромное множество, и подойдет, в принципе любая.

Хороший вариант – JBL SpeakerShop, она бесплатна и имеет несложный интерфейс, в котором без труда разберется и неопытный пользователь.

Единственная проблема – программа полностью на английском языке, что может стать препятствием для некоторых людей. Впрочем, какие-то особые познания и не понадобятся – главное, нажимать на нужные кнопки.

Для того, чтобы правильно настроить программу на расчет требуемого короба, необходимо найти инструкцию или техпаспорт, прилагающийся к низкочастотному динамику. В нем нужно найти параметры Тиля-Смолла:

Fs – резонансная частота излучателя, измеряется в герцах;
Vas – эффективный объем корпуса, рассчитывается в литрах;
Qts – добротность динамика, которая представляет собой совокупность физических сил, возникающих вблизи излучателя в процессе его работы и связанных с его подвижностью.

В техпаспорте динамика можно найти и другие параметры – если они известны, в программу можно ввести и их, но это совсем не обязательно. Для достаточно точного расчета короба достаточно и трех вышеперечисленных показателей.

Процесс расчета

Расчет производится следующим образом:

Чистый объем – объем корпуса, не занятый ничем. В него не включается пространство, занимаемое портом фазоинвертора и корпусом излучателя, а также звукопоглощающим материалом, которым обиваются стенки ящика изнутри.
Настройка порта – подбор размеров фазоинвертора таким образом, чтобы при определенной частоте (в случае с сабвуфером – низкой) звук усиливался и получал линейную АЧХ.

Расчет чистого объема корпуса

Действовать предстоит точно так же, как и в случае закрытого короба. Открываем программу для расчета, вводим показатели Fs, Vas и Qts в соответствующие поля. Выстраиваем расчетную АЧХ, которую затем изменяем, подгоняя расчетный объем корпуса сабвуфера.

К получившемуся объему следует добавить несколько литров в счет объема, который будет занят корпусом динамика и портом фазоинвертора. С динамиком все понятно, но как узнать, сколько места займет фазоинвертор?

Расчет порта фазоинвертора

Порт фазоинвертора тоже будет рассчитываться при помощи специальной программы – BassPort. Эта программа предназначена именно для сабвуфером, так как для низких частот требуется фазоинвертор с определенными параметрами.

Пользоваться программой несложно:

вводим частоту фазоинвертора;
указываем чистый объем короба;
эффективная площадь мембраны излучателя, для расчета которой понадобится узнать диаметр динамика;
пиковая амплитуда колебания диффузора, ее можно узнать из инструкции к динамику;
внизу главного окна выбираем форму трубки;
указываем габариты фазоинвертора;
после нажатия на кнопку «рассчитать» программа выдаст недостающие параметры порта: его длину, объем, который нужно добавить к чистому объему короба, скорость ветра в трубке и т. д.

Расчет короба для сабвуфера: видео

Характеристики ящика (фазоинвертора) напрямую влияют на звучание динамика. В автомобильной акустике зачастую этому не уделяется должное внимание, там используют принцип – чем больше динамик в ящике, тем лучше. Фазоинвертор требует тщательной настройки, а не использования подручных материалов. Кому лень занимается подсчётами и замерами, используют закрытый ящик.

Для расчёта фазоинвертора, применяют программы моделирования (Bass Port) , но для получения результата, нужно ввести множество параметров.

И даже если вы их знаете, то часто получается большое расхождение с конечным результатом.

С помощь простого метода расчёта фазоинвертора, вам не потребуется знать данные для ваших динамиков, ящиков, без сложных математических вычислений и измерительных приборов. Методика существует 30 лет, погрешность всего 5%.

Отличия фазоинвертора

Каждый динамик обладает резонансной частотой. При работе выше этого показателя – получается хорошее звучание, а ниже – уровень давления падает на 12 дБ на октаву (частоты снижаются в 2 раза).

Нижней планкой воспроизводимости, считают уровень в 6 дБ. Монтажом динамика в ящик, повышается резонансная чистота, за счёт дополнительной упругости воздуха. Повышение резонансной частоты, тянет вверх и нижнюю границу.

Чем меньше воздуха в ящике, тем лучше упругость и больше показатели.

Сделать «большой ящик», можно не увеличивая его размер. Для этого используют материал с демпферными свойствами (вата). Чем больше его находиться в ящике, тем ниже частота динамика. Но когда наполнителя слишком много, это даёт обратный эффект. Для неопытных людей, не важны добротность ящика и его размеры. В большинстве случаев размер колонки получается оптимальным.

Фазоинвертор – труба, необязательно круглой формы, определённой длины, которая обладает резонансом. Благодаря «второму резонансу», поднимаются показатели звуковой отдачи колонки.

Частота колебания динамика, находящегося в ящике, должна быть ниже, чем в обычном состоянии. Так, компенсируется спад и расширяется звучание. Эти показатели у фазоинвертора, будут выше на 24 дБ чем у зарытого ящика.

Он расширяет нижние частоты динамика.

Чтобы избежать бочкообразного звучания , показатели резонанса не должны быть выше чем у закрытого ящика. А если частота слишком низкая, то характеристики динамика падают. В этом и заключает суть настройки фазоинвертора, чтобы получить положительный эффект и не испортить звучание. И в домашних условиях можно добиться хорошего звучания с погрешность в 5%.

Расчёт фазоинвертора

При резонансе, сопротивление звуковой катушки растёт. Для измерения, к динамику последовательно подключают резистор, номинал которого выше сопротивления динамика на порядок, от 100 – до 1000 Ом. При измерении напряжения можно оценить сопротивление звуковой катушки. На частотах, где будет высокое сопротивление – напряжение на резисторе минимально и наоборот.

Нам не важны абсолютны значения, только максимальное сопротивление на катушке (минимальное на резисторе). Для этого воспользуемся мультиметром в режиме замера переменного напряжения . В качестве источника, профессионалы используют генератор звуковых частот. А для нашей задачи подойдёт специальный компакт диск.

Процесс измерения выглядит таким образом:

Отверстие фазоинвертора затыкается куском фанеры.
Диск с записями звуковых частот включается на приемлемую громкость.
Переключая по трекам, следим за напряжением на резисторе, как только она прыгнет до минимума, вот и нужная частота.

Побочно, подбирается оптимальный объем наполнителя для динамика, постепенно добавляя небольшое количество и отслеживая колебания резонансной частоты. А найдя этот параметр, нужно его умножить на 0,63 , и получится необходимая частота для фазоинвертора.

Но нам нужно ещё измерить длину, для этого открываем отверстие, включаем тестовый диск с записью. И смотрим на показание резистора. Но теперь ищем не минимальное сопротивление, а максимальное. Частота фазоинвертора будет сильно отличаться от нужной.

Для его повышения укорачивают длинную тоннеля или увеличивают его диаметр.

Расчёт показателей с помощью программы Bass Port

Интерфейс программы прост и понятен, все поля и настрой подписаны.

Необходимо ввести эти параметры:

Расчёт фазоинвертора по методике журнала «Радио»

Собираем схему с генератором звуковой частоты и резистором в 1000 Ом, меньшую мощность брать не рекомендуется. Динамики размещаем вдали от потолка и стен. Подключаем вольтметр и измеряем напряжение на частоте 500 Гц .

И находим максимальные (Fs) и минимальные показатели (Us). Чтобы узнать необходимый объем ящика (V), берём такого же размера коробку с дыркой под динамик, но не из картона. Устанавливаем динамик и герметизируем все отверстия. Проводим измерения и вычисляем Fs.

Полученные данные подставляем в формулу: Vas = ((Fs ’/ Fs)^2-1)* V.

Для настройки фазоинвертора, закрываем отверстие туннеля и вычисляем максимальный показатель (Fs), добавляем звукопоглощающий материал и снова замеряем. Полученный результат добавляем в формулу Fb = 0,63* Fs . Длина туннеля вычисляется: LV= 31*10^3* S /(Fb ^2* V), где S – площадь порта фазоинвертора (в см ²), а V – объем ящика (в литрах).

Фазоинвертор напрямую влияет на качество звучания акустики. Существует несколько методик расчёта фазоинвертора, у них одинаковый первый этап – замер показателей. Использование программного обеспечения, часто даёт неправильный результат. Также можно воспользоваться онлайн сервисами, но у них те же минусы.

«Колонкостроительством» я начал заниматься ещё в начале 80-х. Вначале это был просто «динамик в ящике», но затем, конечно, я принялся изучать влияния параметров ящика (и фазоинвертора) на звучание динамика.

Попав на этот автомобильный сайт, я увидел много «сабвуферостроителей», и был сильно поражён, что для подавляющего большинства это просто «динамик в ящике», и чем больше размер динамика и ящика, тем лучше. Да, в некоторой степени, для закрытого ящика это верно. Но никак не для фазоинвертора…

Фазоинвертор требует тщательной настройки. А что мы видим на практике? В качестве фазоинвертора люди монтируют канализационные трубы непонятной длины, делают «щелевые фазоинверторы» по образу: «по этим отличным размерам Петя делал», ставят при этом совсем другой динамик. Тот, кто не может сделать по нормальному – изготавливает закрытый ящик (и правильно делает!).

Конечно же, есть такие отличные программы для моделирования акустики, к примеру, JBL SpeakerShop. Но они потребуют от вас введения множества исходных параметров. И даже зная эти параметры, расхождение в реальности получится, просто большое (динамик окажется совсем другой, короб немного различается по размерам, наполнителя не знаем, сколько нужно, фазоинверторная труба немного другая и т.п.)

Есть простой метод для настройки фазоинвертора, при которой не потребуется знать правильные исходные данные для ваших динамиков, ящиков, а также не требуются сложные измерительные приборы или математические расчёты, а также не потребуются очень сложные измерительные приборы или же расчёты математические. Скажу проще, всё уже было давно продумано и проверено на практике!

Методика настройка фазоинвертора, даёт погрешность 5%. И существует более 30-ти лет. Я ей пользовался еще, будучи школьником.

Для начала, нужно разобраться, чем ящик с фазоинвертором отличается от закрытого ящика?

Каждый динамик, как механическая система, обладает собственной резонансной частотой. Выше этой частоты динамик звучит «довольно гладко», а вот ниже – уровень, создаваемого им звукового давления, падает.

Причём падает со скоростью 12 дБ на октаву (т.е. в 4 раза на двукратное снижение частоты). За «нижнюю границу воспроизводимых частот» принято считать частоту, на которой уровень падает на 6 дБ (т.е. в 2 раза).

АЧХ динамика в открытом пространстве

Установив динамик в ящик, его резонансная частота немного повысится, из-за того, что к упругости подвеса самого диффузора добавится упругость сжимаемого в ящике воздуха.

Подъём резонансной частоты неминуемо «потянет за собой» вверх и нижнюю границу воспроизводимых частот. Чем меньше объём воздуха в ящике, тем выше его упругость, и, следовательно, выше резонансная частота.

Отсюда и возникает желание «сделать ящик побо-о-о-ольше».

Жёлтая линия – АЧХ динамика в закрытом ящике

Сделать ящик «побольше» в некоторой степени можно не увеличивая его физические размеры. Для этого ящик заполняют демпфирующим материалом, например, ватой.

Не будем вдаваться в физику этого процесса, но по мере увеличения количества такого наполнителя, резонансная частота динамика в ящике понижается (увеличивается «эквивалентный объём» ящика).

Если же наполнителя будет слишком много, то резонансная частота начинает повышаться снова.

Опустим влияние размеров ящика на другие параметры, такие как добротность. Оставим это опытным «колонкостроителям». В большинстве практических случаев, из-за ограниченного пространства, объём ящика получается довольно близкий к оптимальному (мы же не строим колонки размером со шкаф). И смысл статьи, не загружать вас сложными формулами и расчётами.

Отвлеклись. Ну, с закрытым ящиком теперь всё ясно, а что же даёт нам фазоинвертор? Фазоинвертор – это «труба» (не обязательно круглая, может быть и прямоугольного сечения и узкая щель) причём определённой длины, которая совместно с объёмом воздуха в ящике обладает собственным резонансом.

На этом «втором резонансе» поднимается звуковая отдача колонки. Необходимо выбрать частоту резонанса немного ниже частоты резонанса динамика в ящике, т.е. в той области, где у динамика начинается спад звукового давления.

Таким образом, там, где у динамика начинается спад, возникает подъём, который в какой-то степени этот спад компенсирует, расширяя нижнюю граничную частоту воспроизводимых частот.

Красная линия – АЧХ динамика в закрытом ящике с фазоинвертором

Кстати, ниже частоты резонанса фазоинвертора спад звукового давления будет круче, чем у закрытого ящика и составит 24 дБ на октаву.

Следовательно, фазоинвертор позволяет расширить диапазон воспроизводимых частот в сторону нижних частот. Так как же выбрать частоту резонанса фазоинвертора?

Если частота резонанса фазоинвертора будет выше оптимальной, т.е.

она будет находиться близко к резонансной частоте динамика в ящике, то мы получим «перекомпенсацию» в виде выпячивающегося горба на частотной характеристике. Звучание станет бочкообразным.

Если частоту выбрать чересчур низкую, то подъём уровня не будет чувствоваться, т.к. на низких частотах отдача динамика падает слишком сильно (недокомпенсировали).

Голубые линии – не оптимальная настройка фазоинвертора

Это очень тонкий момент – или фазоинвертор даст эффект, или не даст ничего, или, наоборот, испортит звучание! Частоту фазоинвертора необходимо выбирать очень точно! Но где взять эту точность в гаражно-домашней ситуации?

На самом деле, коэффициент соразмерности между частотой резонанса динамика в ящике и частотой резонанса фазоинвертора, в подавляющем большинстве реальных конструкций составляет 0,61 – 0,65, и если принять его равным 0,63, то погрешность составит не больше 5%.

Кому интересно почитать теорию рекомендую:1. Виноградова Э.Л. «Конструирование громкоговорителей со сглаженными частотными характеристиками», Москва, изд. Энергия, 19782. «Ещё о расчёте и изготовлении громкоговорителя», ж. Радио, 1984, №10

3. «Настройка фазоинверторов», ж. Радио, 1986, №8

Глава А – Измерения

Об измерениях параметров TS динамиков в домашних условиях и один способ настройки фазоинверторов

(В помощь начинающим басовикам)

Для тех же, у кого этой программы нет или не хватает измерительного оборудования, я опишу способ подчерпнутый мной из журналов “РАДИО” прошлых лет.

Я этот способ использовал и при определенной степени аккуратности и усидчивости с его помощью можно получить довольно точные (уж точнее, чем в справочнике или в инструкции пользователя) параметры.

1) Соберем схему.

Где на схеме испытуемый динамик, я думаю, ясно. Остальные элементы схемы требуют развернутого пояснения.

а, в, с – точки для подсоединения вольтметра.

Сам вольтметр на рисунке не указан, но он должен быть: – во-первых, переменного тока; – во-вторых, уметь измерять напряжения порядка 100 мВ. При отсутствии у вольтметра такого предела измерений, его можно подключить через усилитель. А так как современные усилители обычно “стерео” и более, особых проблем с этим нет.

2) Размещаем динамик вдали от стен, потолка и пола (часто рекомендуют подвешивать).

3) Подключаем вольтметр к точкам а и с, и устанавливаем напряжение равным 10-20 В на частоте 500-1000 Гц.

График импеданса динамика в свободном пространстве и в закрытом ящике выглядит приблизительно так.

6) Находим по графику (если мы его строили) или измеряем частоты среза F1 и F2 по уровню U12=(Us*Um)^0.5;

7) Вычисляем акустическую добротность Qa=(Us/Um)^0.5*Fs/(F2-F1), и

8) Электрическую добротность Qe=Qa*Um/(Us-Um);

9) И, на конец, полную добротность Qts=Qa*Qe/(Qa+Qe).

10) Устанавливаем динамик в ящик и герметизируем все щели;

11) Проводим все измерения и вычисления по пунктам 1)-6) и получаем значения Fs’(на самом деле это Fc) и Qts’ (Qtc);

12) Вычисляем Vas=((Fs’/Fs)^2-1)*V;

13) Вычисляем Qtc=Qts*(1+Vas/V)^0.5, если измеренная Qts’=Qtc, ну или почти равна, значит – все сделано правильно, и можно переходить к проектированию акустической системы.

6, а резонансная частота, Fc, будет связана с частотой настройки ФИ зависимостью: Fb=0.61…0.65*Fc.

Если допустить погрешность определения частоты настройки ФИ в 5%, то отношение Fb/Fc для реальных конструкций можно принять равным 0.63.

14) Закрываем герметично отверстие туннеля, и собираем схему для измерения Fc (см. главу А).

15) Подбираем количество звукопоглащающего материала и добиваемся минимального значения Fc;

16) Закрепляем материал внутри ящика и измеряем Fc;

17) Вычисляем Fb=0.63*Fc;

19) Делаем туннель, вставляем его внутрь ящика (именно внутрь, если в готовой конструкции он предполагается внутри) и измеряем Fb’.

Должно получится, что-то вроде:

20) Полученное значение Fb’ подставляем в формулу 18) и вычисляем уточненное значение V’;

21) Подставляем V’ в ф-лу 18) и вычисляем Lv’ для расчетного значения Fb (кто забыл, это произошло в п.17);

22) Укорачиваем (удлинить его невозможно, поэтому меры лучше принять заранее) туннель и снова измеряем;

Акустическая система с фазоинвертором своими руками | Мастер Винтик. Всё своими руками!

Double Bass Reflex Speakers

У меня имеется неплохой усилитель мощности. Задался я целью изготовить для него качественные акустические системы. Так как выходная мощность моего усилителя небольшая, мне понадобились высокочувствительные громкоговорители. У меня была пара рупорных громкоговорителей Fostex.

FE206En имеет номинальную чувствительность 96дб/1Вт/1м. Динамики имеют обратный рупор и при малой мощности они могут сделать «буги» очень громко! Бас от этих динамиков очень впечатляет. Настолько, что мне пришлось сделать пару аудио колонок с фазоинвертором.

Двойной Бас-Рефлекс (double bass-reflex). Подробное описание изготовления акустических систем с фазоинвертором

Двойной бас-рефлекс (double bass-reflex (DBR) акустической системы является вариацией стандартной бас-рефлекс (BR) и предназначен для достижения дальнейшего расширения низких частот.Усиление для басов достигается за счет использования дополнительной камеры в акустической системе.

Другие преимущества динамика с двойным фазоинвертором по сравнению с обычной бас-рефлекс системы являются: уменьшение искажений. Использование дополнительной камеры в корпусе колонки также уменьшает вероятность возникновения резонансов.
Корпус колонки обычно заполняется толстым демпфирующим материалом — рыхлый синтетический или шерстяной заполнитель.

Наполнитель используется для демпфирования отраженных волн и минимизации стоячих волн, а также отражений внутри корпуса громкоговорителя.

Размеры акустической системы

На фотографиях ниже показаны динамики Fostex FE206En. Чрезвычайно большой магнит громкоговорителя я покрыл алюминиевой фольгой для уменьшения отражения звука от задней части корпуса.

Более подробно: габариты громкоговорителя Fostex FE206En и размеры корпуса АС, можете загрузить даташит — (Формат PDF 488kB).

Изготовление корпуса в картинках

Кто хоть раз попробовал сам сделать аудио-систему знает, что нужно больше знать, чем просто посмотреть схему и пользоваться паяльником. Необходимые навыки понадобятся от простого сверления отверстий до сложных плотницких работ. Как у меня получилось не судите строго
