Сетевая камера наблюдения Vivotek FD8136
Редкий объект нынче обходится без системы видеонаблюдения. Будь то какое-либо учреждение, предприятие, организация — везде и всюду мы видим настырные зрачки видеокамер, направленные на посетителя. В зависимости от уровня заведения эти видеокамеры, как и вся система видеонаблюдения в целом, сильно разнятся. Как по сложности развёртывания такой системы, так и по её стоимости. Часто производители систем видеонаблюдения, предлагая свои решения, впадают из крайности в крайность: выбор состоит либо из недорогого аппарата с элементарной установкой и ограниченной функциональностью, либо из комплекса, имеющего широчайшую функциональность, но малодоступного по стоимости, а вместе с этим и по сложности инсталляции.
Решение, с которым мы сегодня познакомимся, выгодно отличается от двух перечисленных крайностей. Здесь, как мы увидим в дальнейшем, присутствует функциональность, сравнимая с имеющейся в профессиональных дорогих системах; вместе с этим цена рассматриваемого устройства никак не похожа на стоимость аппаратуры топ-класса.
- Конструкция, технические характеристики
- Эксплуатация
- Качество
- Выводы
Конструкция, технические характеристики

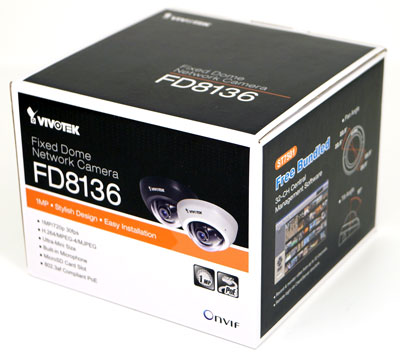

Не следует думать, что отдельно взятая камера, поставляемая вот в такой коробке — это единичное законченное решение. Подобно большинству нынешних систем видеонаблюдения, массив из таких камер может объединяться в кластеры, из которых и состоит система.

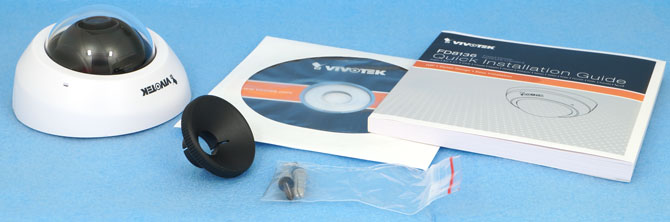

Комплектность аппарата довольно скромна (хотя большего здесь и не требуется): купольная потолочная камера, пластиковый колпачок для подстройки фокусного расстояния объектива, крепёжные шурупы с дюбелями, компакт-диск с ПО и бумажная инструкция (русский язык имеется).

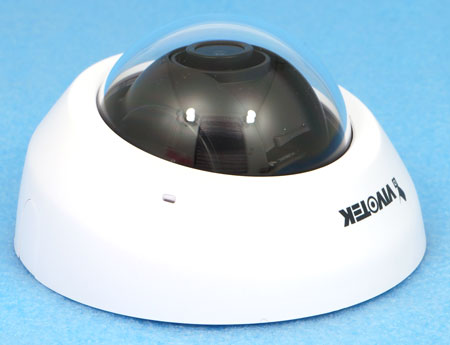

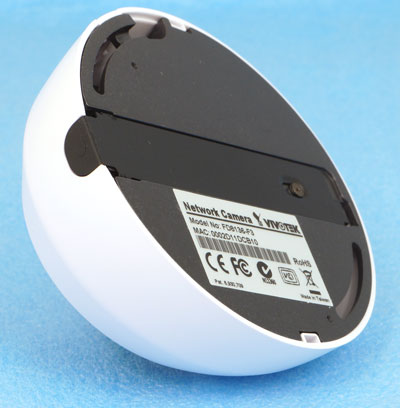

Корпус камеры состоит из двух частей, соединённых изнутри винтами: пластикового белого матового основания и прозрачного купола. Сбоку в белом пластике можно заметить небольшое сквозное отверстие. Под этим отверстием расположен узкий канал в виде трубки, ведущий к микрофону, встроенному в камеру. Данный канал плотно прилегает к микрофону, уплотнением соединения служат резиновые шайбочки. В корпусе предусмотрена съёмная задвижка, скрывающая вырез, через который выводится сетевой кабель.
Представляя единое целое, данная купольная конструкция крепится к основанию с электронной начинкой посредством металлической защёлки — достаточно нажать на неё, и купол отделится от основания.
Само же основание, в свою очередь, крепится к потолку либо иной поверхности с помощью шурупов, проходящих сквозь изогнутые радиальные прорези, проделанные в металлическом основании.

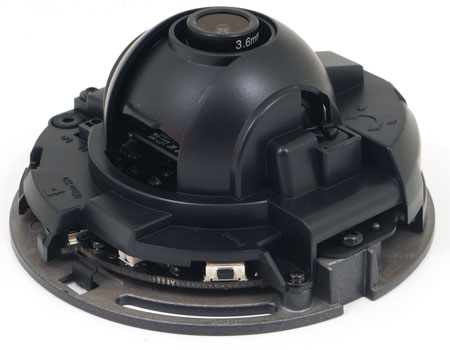

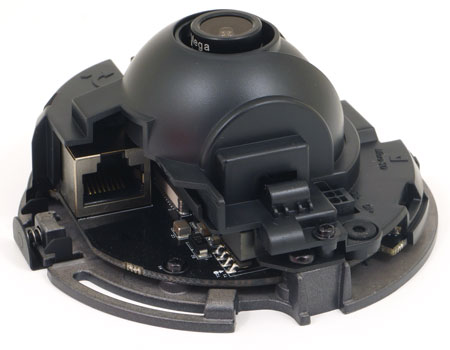

Внутреннее устройство камеры состоит из многих агрегатов и узлов, тем и объясняется её сложная на вид конструкция. Порт RJ-45 для подключения сетевого кабеля (PoE) расположен так, чтобы кабель, выходящий из корпуса, почти не изгибался. Рядом с микрофоном виднеется двухконтактный коннектор — сюда могут подключаться внешние цифровые датчики, подающие сигнал напряжением до 40 вольт.
Слот для карты памяти MicroSD/SDHC расположен с торца; на печатной плате имеется кнопка Reset — при кратковременном нажатии она сбрасывает настройки камеры, а при удержании этой кнопки все настройки камеры сбрасываются на заводские. Механизм крепления объектива имеет одну степень свободы и позволяет изменить угол его наклона на 57°. При взгляде со стороны кажется, что наклон может осуществляться посредством серводвигателей, но нет — в данной модели положение объектива регулируется вручную. Для этого здесь имеется винт под крестовую отвёртку.
Объектив имеет переменное фокусное расстояние, изменяемое вручную. Для подстройки фокуса следует надеть на объектив, прилагаемый к камере, специальный колпачок, и, понемногу его вращая, добиться наибольшей резкости в кадре.
Как видим, в описании камеры пропущен такой важный пункт, как вход питания. Действительно, здесь нет такого входа. Потому, что камере достаточно питания, подаваемого по Ethernet. Технология PoE (Power on Ethernet) позволяет обойтись без отдельного питания, но увы — для этого потребуется наличие коммутатора или маршрутизатора, поддерживающего данную технологию. Для написания данного обзора нами был приобретён простенький инжектор PoE.
Основные технические характеристики камеры приведены в таблице:
| Камера (модель FD8136-F3) | |||||
| Видео |

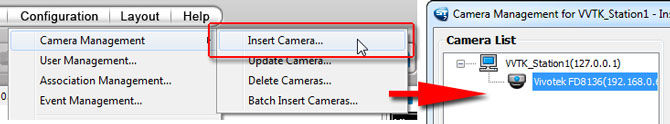

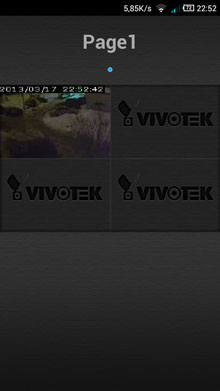

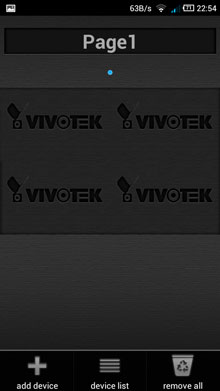

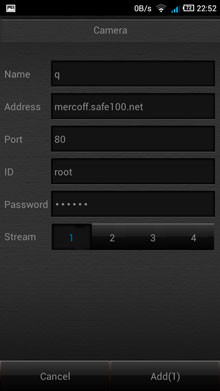

| Стартовое пока ещё пустое окно программы | Подключение камеры со вводом её адреса и других параметров | Просмотр картинки с подключённой камеры; полноэкранный просмотр невозможен |
Вот здесь хотелось бы пожелать разработчику поглубже проработать вопрос, касающийся бесплатной версии мобильного приложения.
Качество
Кому-то может показаться странным тот факт, что в статье, посвящённой видеонаблюдению, затронут вопрос качества. Действительно, данное понятие — качество — малоприменимо к данному классу устройств, да и всей технологии в целом.
Традиционная видеосъёмка применяет понятие качества, где оно является комплексным, и состоит из таких параметров, как светочувствительность, детализация, цветопередача и стабилизация. В отличие от видеосъёмки, в видеонаблюдении отсутствуют требования к высокому качеству цветопередачи и стабилизации (картинка может быть и вовсе чёрно белой, а стабилизировать попросту нечего — все камеры наблюдения крепко привинчены к неподвижному основанию). Однако первые два параметра — светочувствительность камеры и детализация картинки — остаются критически важными. Поскольку они, и только они, требуются в подавляющем большинстве случаев, возникающих в процессе видеонаблюдения.

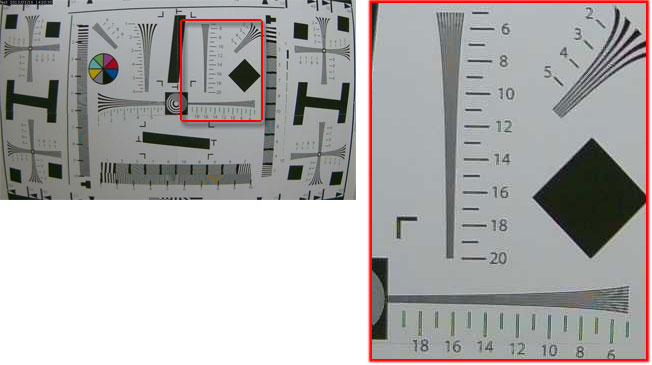

В связи с этим мы провели измерения реальной разрешающей способности рассматриваемой камеры. Для этого пришлось серьёзно потрудиться над креплением камеры, ведь купольный формфактор не предполагает установку на штатив. После того, как камеру удалось жёстко закрепить напротив тестовой таблицы, потребовалось перенастроить фокусное расстояние (здесь возможность изменения фокусного расстояния оказалась безмерно полезной). Но вот и результат:
Анализ картинки и несложный подсчёт показывают, что реальная разрешающая способность камеры составляет 1040×960 точек (разрешающая способность по вертикали даже выше, чем высота кадра получаемого видео). Данный результат напоминает продукт видеосъёмки бюджетными камкордерами или дорогими зеркальными фотоаппаратами, но с одним отличием: у видеокамер и фотоаппаратов нет столь сильных геометрических искажений типа «рыбий глаз». Вывод: хочется похвалить разработчика за отсутствие стремления к громкому маркетинговому Full HD, которое часто оказывается дутым, не соответствующим реальной разрешающей способности камер.
В случае с рассматриваемой камерой ограничение видеокадра размером 1280×800 ведёт к экономии битрейта и, соответственно, места в хранилище. Ни к чему создавать видеокадр с размером вчетверо больше, чем требуется для записи имеющейся информации.

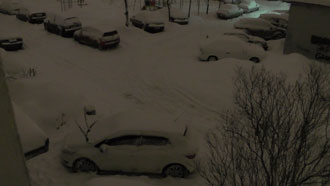

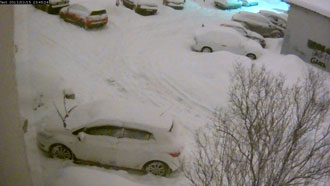

Второй важный вопрос — светочувствительность. Приведём стоп-кадр — заснеженный полуночный двор, освещённый единственным далёким фонарём. Для сравнения рядом поместим ещё один стоп-кадр, который взят из видеосъёмки бытовой видеокамерой Full HD — кстати, очень неплохой и недешёвой.
| Vivotek FD8136 (оригинальный ролик) | Бытовой камкордер (оригинальный ролик) |
Съёмка производилась практически одновременно, бытовая видеокамера была при этом переведена в автоматический режим съёмки (соответственно, при этом включилось и усиление). Но результат, как видим, серьёзно отличается: камера наблюдения показывает гораздо более светлую картинку. «Виной» тому внутренняя программная обработка, происходящая в камере — настройка экспозиции позволяет сделать из недосвеченной картинки пересвеченную.
