Настройка вызывной панели домофона



Настройка домофона

Настройка домофона — это одна из важнейших составляющих, от которой зависит правильная и стабильная работоспособность всей системы. Для настройки домофона необходимо войти в администраторский режим, введя сервисный код на клавиатуре устройства.

Коды являются индивидуальными для каждой модели, а в некоторых случаях даже для каждого серийного номера домофона, поэтому узнать его можно только у изготовителя или инсталлятора системы. Как правило, заводской номер входа на меню настройки указан в руководстве пользователя, что поставляется вместе с устройством.

Настройка домофона начинается с программирования во внутреннюю память персональных идентификаторов абонентских панелей, которые должны соответствовать номерам квартир или офисов.

Данная операция соответствия производится, чтобы исключить возможность набора ошибочных номеров. Предварительная настройка так же необходима для сокращения длительности тестирований абонентских панелей.

Установив необходимые параметры главной панели, инсталлятор может произвести быстрый поиск абонентский приёмных устройств по указанному диапазону адресов, что даст возможность устройству гораздо быстрее подключаться к АУ, исключая помехи от сторонних устройств, и ошибочные обращения к другим номерам. При предварительном программировании так же отключаются все ненужные номерные позиции.

Подобные операции выполняются инсталляторами для борьбы с присвоением открытых номеров с целью бесплатного пользования домофоном. Так же установщики вносят корректировку в базовые конфигурации домомфона с применением электронных ключей, для того, чтобы перекрыть неплательщикам доступ внутрь помещения без помощи других жильцов.

Предельное внимание при конфигурации следует уделять правильности внесения номерных позиций в память устройства, поскольку присвоение одного номера двум абонентом, может вызвать сбой системы или оба будут получать вызов одновременно.

В таких случаях слышимость в трубке заметно уменьшиться из-за малого усиления и возникновения параллельных помех.

Так же при двух снятых одновременно абонентских трубках может быть неактивной функция удалённого открытия дверного замка.

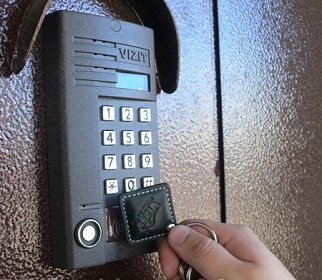

Важный этап — ключи

Следующим этапом настройки домофона будет внесение на энергонезависимую память домофона и сопряжение с идентификаторами абонентов, специальных электронных ключей.

Такие ключи вносят на память устройства уже после корректировки и назначения всем АУ индивидуальных номеров. Подобный этап программирования увеличивает уровень защиты системы, а так же уменьшает риск несанкционированного доступа внутрь подъезда, поскольку без специализированного электронного ключа, который заранее внесён в память домофона, доступ получить не удастся.

Подобрать электронный ключ абсолютно невозможно, пусть даже он будет такого же типа или того же производителя. Каждый ЭК имеет свой оригинальный код, который считывается домофоном, и если в системе не будет обнаружен зарегистрированным данный идентификатор – дверь не откроется.

Как правило, электронные ключи программируются уже на этапе монтажа домофонной системы и выдачей ключей владельца квартир. При последующей необходимости, можно легко внести новый идентификатор ключа в систему прямо на месте.

После внесения номеров АУ и идентификаторов ЭК на память системы вносятся параметры электрозамка. Конфигурация включает установку времени отключения электромагнита или активации электромеханического устройства, что зависит от типа замка. Для каждого типа замка, эти показатели могут различаться от нескольких секунд до нескольких минут.

Последним этапом программирования домомфонной системы будет конфигурация АУ

Здесь устанавливается:

• длительность,
• тональность мелодии вызова,
• а так же периодичность повторения сигнала.

На некоторых моделях домофонов имеется возможность установки времени разговора, а так же отключения звука на трубке после определённого количества нажатий кнопки вызова. Эти настройки будут весьма полезны для установки конкретных требований владельцев.

Данный материал был составлен как общепринятое описание процесса программирования домофона. Описание характерно для базовых функциональных настроек большинства современных домофонов, но более детальные конфигурации являются индивидуальными для каждой марки и модели устройства. Ознакомиться с конкретными характеристиками и настройками конкретного домофона можно по инструкции пользователя.

Руководитель группы технической поддержки Максименко Игорь.

Источник

Вызывная панель видеодомофона: схема подключения устройства

Аудио и видеоустройства устанавливают в многоквартирных и частных домах, офисах, на предприятиях. Они практически полностью заменили обыкновенные звонки. Можно воспользоваться помощью специалистов для монтирования и подключения домофона. Однако можно подключить устройство самостоятельно. В этом поможет подробная схема подключения вызывной панели.

Выбор устройства и монтаж панели

Панель вызова – один из основных элементов домофона. Вы можете выбрать самое бесхитростное устройство, которое имеет кнопку, динамик и дисплей. Более совершенный вид – щиток с клавиатурой для набора цифрового кода, считывателем электромагнитного или электронного ключа.

Вызывная панель видеодомофона снабжена также видеокамерой. Абсолютно все модели отечественного производства обладают повышенной устойчивостью к внешним воздействиям агрессивного характера.

На фото изображен один из видов вызывной панели видеодомофона

Один из первых подготовительных шагов – прокладывание коммуникаций. Сначала выполняется расчет необходимого сечения провода, затем протягивание кабелей (расстояние от электропровода не должно быть меньше 50 см), настройка модулей, и только после этого – установка вызывной панели.

Монтаж панели домофона следует выполнять, руководствуясь правилами. Расположить ее лучше всего на высоте около 150 см от земли. Прежде чем монтировать устройство на неподвижную дверную створку, лутку или стену, необходимо обязательно проверить его работу.

Как правильно подключать устройство?

Как установка, так и подключение вызывной панели не требует от вас глубоких познаний в области электроники. Но прежде чем приступить к монтажу, следует внимательно ознакомиться с положениями, которые предоставляет нам инструкция. Любой просчет или некорректное подсоединение может вывести из строя не только конкретное устройство, а всю систему целиком.

В зависимости от комплектации оборудования существует всего три варианта подключения панели к домофону.

Наиболее простая схема подключения – когда щиток прямо соединяется с монитором при помощи контактного провода без каких-либо вспомогательных элементов.

Самый простой вариант подключения панели к домофону

Второй вариант – вызывная панель подключается к монитору, электромеханическому замку, блоку питания.

Второй вариант подключения панели

Наиболее сложная схема подключения щитка – это учитывающая связь с монитором, электромеханическим замком, блоком питания, контроллером с вмонтированным считывателем. В этом варианте панель соединяется с монитором и контроллером посредством двух разных проводов.

Изображение схемы подсоединения щитка

Чтобы правильно подключить к видеодомофону пульт вызова, нельзя отступать от схем, предоставленных производителем.

Особенности и порядок подключения

Чтобы подключить к домофону аудиопанель, применяется 2-х проводная система связи, а для видеодомофонов используют 4-х проводную систему. Подача электропитания осуществляется непосредственно от монитора к вызывному пульту, за исключением устройств, оснащенных видеокамерой. Главное условие в подключении оборудования – четкое следование инструкции.

Порядок установки и подключения панели к системе видеодомофона:

• Испытание оборудования на работоспособность (проверку нужно выполнять на бухте кабеля, присоединив с одной стороны щиток с кнопкой вызова, с другой – монитор, с учетом схемы подключения);
• После прокладки кабелей устанавливаются все элементы системы (монитор, вызывной пульт и прочие);
• К монитору панель присоединяется по четырем каналам (общий провод – черный цвет провода, аудиоканал – желтый, видеоканал – белый, +12В – красный);
• Если в комплект входит управляемый дистанционно электромагнитный замок, от вызывного щитка к нему выводится отдельный провод;
• Следующий шаг – включение монитора, контроль индикатора, если есть электромеханический замок – включение в сеть блока питания;
• Тестирование подключенных устройств – нажатие кнопки на щитке вызова, после чего монитор должен воспроизвести звук, а при наличии видеокамеры – изображение;
• Тестирование голосовой связи.

Как самостоятельно подключить видео домофон вы сможете узнать просмотрев это видео:

На что следует обратить внимание?

Все наружные пульты вызова имеют защиту от неверного подключения проводов. Однако, нужно быть очень внимательными и, подключая щиток вызова к видеодомофону, в обязательном порядке соблюдать полярность.

Как подключить панель к монитору? Лучше, чтобы эти два устройства находились на расстоянии друг от друга в несколько метров, иначе в трубке может возникать свист и другие посторонние звуки.

Провод на оборудовании может у разных производителей иметь неодинаковое сочетание «цвет – назначение», поэтому не нужно использовать стандартизированную схему подключения, а стоит четко следовать инструкции.

Если вам не удается самостоятельно подключить вызывную панель, обратитесь за помощью к специалистам или тем, кто уже выполнял подобные подключения.

Источник

Схема подключения видеодомофона, вызывной панели и электромеханического замка.

Домофон в загородном доме — это важнейшая вещь, которая позволит вам и вашим родным, не выбегая на улицу, не только узнавать кто наведался в гости, но и не подходя к калитке, запускать его в свои владения.

Для этого у домофона имеется такая функция, как электромеханический замок.

Первым делом перечислим материалы, которые вам понадобятся для установки и подключения видеодомофонной системы:

слаботочный кабель КСПВ 4*0,5мм2

Им будет подключаться вызывная панель и эл.механический замок. По нему же будет подаваться питание 12В.

Можно также использовать кабель для видеонаблюдения – КВК.

Но КСПВ удобнее в разделке и подключении.

Напряжение 12V генерируется самим домофоном. Никаких дополнительных блоков питания в нашем случае ставится не будет.

блок БУЗ (Блок Управления Замком)

труба ПНД для прокладки кабеля

гибкая связь (гофра) для перехода кабеля от забора к воротам

Уже выложены дорожки, дом снаружи отделан, и только после этого хозяин задумывается, а почему бы мне не сделать удобный звоночек.

Запомните, что данный “звоночек” сопровождается земляными и долбежными работами. Домофон у вас будет находиться внутри дома, а вызывная панель за калиткой, в нескольких метрах от входной двери.

Поэтому монтаж такой системы в частном доме, немного отличается от монтажа в квартире. В многоэтажке эти два устройства разделяет всего одна стена или входная дверь, а в коттедже между ними может оказаться облагороженная территория, в которую вы уже вложили десятки или сотни тысяч рублей.

Поэтому правильно будет все это продумать и заложить соответствующие кабели еще на этапе проектных работ. Не забывайте, что беспроводные аналоги подобных систем стоят в несколько раз дороже.

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля — от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

После всех проделанных операций осталось подключить электромеханический замок.

При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.

Можно, конечно, применить схему с отдельным питанием, например такую:

Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.

Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.

Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.

То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.
