Настройка rtsp на регистраторе



Что такое RTSP-протокол, настройка видеорегистртора для работы по RTSP протоколу

Пример прямой трансляции по RTSP протоколу с видеокамеры:

Для облегчения и удобства с выбором — сравнением качества изображения получаемого с видеокамер наблюдения, для наших клиентов и будущих покупателей мы организовали прямые трансляции 24 / 7 с камер видеонаблюдения торговой марки CAICO TECH CCTV

Видеонаблюдение следующего поколения обновленный HD сегмент 2020 года демонстрирует превосходное качество и самую высокую стабильность работы, в том числе появилась возможность транслировать с HD камер не сжатый прямой RTSP поток. Применяя обновленные видеорегистраторы следующего поколения способные транслировать прямые RTSP трансляции как с HD так и с IP камер.

Ниже показано Online демо работы HD камер в PTSP прямой трансляции. Не сжатый видео поток можно транслировать по протоколу RTSP на любые устройства c поддержкой RTSP протокола, в том числе мощные программные аналитические видео серверы обработки видео данных.

Пример прямая трансляция real time streaming protocol, потоковое видео вещание онлайн с камеры CAICO TECH CCTV 5D50T гибрид AHD +TVI+CVI+SVBS резолюция: Max 5Mpix не сжатого видео.

Для получения оптимальной оценки нашего оборудования, а также получения управления видеорегистратором перейдите в раздел ОНЛАЙН — ПРОСМОТР и произведите прямой вход на видеорегистратор CAICO TECH CCTV FY5550S 5Mpix. При просмотре, пожалуйста, открывайте изображение на весь экран.

Соотношение формата экрана для 5Mpix транслируется — стандартное в родном формате 4:3 для 2Mpix соотношение сторон экрана стандартное в родном формате 16:9

  • Светочувствительные видеокамеры CAICO следующего поколения сенсор изображения CMOS SONY, реализуются только в фирменной авторизованных сети магазинов.

Внимание! Для тех кто ищет качество — Наше лучше предложение светочувствительные камеры CAICO STARLIGHT CMOS Sony модели 2020 года уже в продаже! ссылка

При просмотре, пожалуйста, изображения открывайте на весь экран

  • Светочувствительные камеры наблюдения CAICO (Кейко)следующего поколения

Светочувствительные камеры Caico /цвет * при 00,5- 0,008 lux система DOL HDR Sony

  • CAICO STARLIGHT — DSV-327B Full-HD 2Mpx

Внимание! Открывайте изображение на весь экран маленький размер экрана и большой размер изображения будут сильно деформировать картинку; оптимальное оригинальное изображение можно просмотреть только на мониторе с поддержкой 4K; Широкоугольная (V.104 H. 78 градусов) широкоэкранная 16:9 ; 8 Mp 3840 *2160 4K ULTRA HD видеокамера; сенсор изображения большой оптической площади 1/1.8″

Настройка видеорегистратора для прямого вещания RTSP канала прямой трансляции видео изображения

  • Что такое RTSP-протокол — это real time streaming protocol, потоковое видео вещание онлайн.

RTSP протокол применяется для управления и передачи видео изображений с устройств способных поддерживать RTSP трансляцию удалённого управления потока с сервера.
RTSP протокол разработан 1998 года. Для RTSP- потока используется специальный порт, по умолчанию — 554

Что нужно, что бы передавать живое видео в сеть интернет через RTSP поток?

Современные устройства способны произвести трансляцию потового видео в стандартах RTSP.
Для этого используется RTSP-ссылка.
Для настройки передачи по RTSP протоколу просмотрите в документации устройства точную URL ссылку для RTSP протокола устройства.

Данную ссылку разработчик указывает в инструкции пользователя устройствам.
Недавно способность передавать видео по rtsp протоколу имелась только в IP камерах.
Появление новых аналоговых форматов HD AHD, CVI, TVI, а также SDI, не уступающих в качестве изображения, а часто даже превосходящие — привело к резкому развитию видео регистраторов способных выполнять те же функции, что и IP камера.

Видеорегистраторы наблюдения следующего поколения с трансляцией потокового видео RTSP:

В этой статье приводим пример настройки RTSP протокола для канала передачи видео изображения с видео рекордеров CAICO TECH CCTV.

Видеорегистраторы CAICO TECH CCTV в отличии большинства других видео регистраторов способны поддерживать автоматические настройки для передачи видео по RTSP протоколу.

UPnP RTSP — для автоматической трансляции потока установите отметку из двух возможных вариантов настроек и выберете — автоматические или ручные настройки.

  1. Автоматическая настройка видеорегистратора протокола RTSP UPnP:

В раскладке настройка меню раздела UPnP- указать авто (См рисунок1). Настройки окончены. Не забывайте — роутер> настройки> пробросить порты для передачи видео с 554 порта видеорегистратора. Также нужен постоянный IP адрес если захотите передавать видео в сеть при работе с серверами способными передавать прямой видео поток ONLINE-вещания.

Для просмотра на VLS медиа плеере и других устройств потребуется ссылка URL RTSP как выглядит и как пользоваться показано ниже!
Обратите внимание эта ссылка верна только для устройств торговой марки CAICO TECH CCTV.

RTSP ссылка для видео рекордеров CAICO TECH CCTV следующего поколения показана ниже в описании настроек:

Читайте также:  Gns3 iou vm настройка

Есть ли минусы для видеорегистратора ели в нем есть возможность трансляции RTSP потока?

Нет минусов — это большой плюс располагают этой функцией не все видеорегистраторы. В свой основе — это либо новые концепции, либо попытка реанимировать старые версии видео регистраторов хоть как то до нового поколения видео регистраторов наблюдения.

Видео поток может быть принят на другом видеорегистратор по аналогии захвата видеоизображения с IP камер для этого необходим второй гибридный или IP видеорегистратор. На принимающий поток — видео регистраторе необходимо переключить канал в формат IP для гибридных моделей — при этом передающий видеорегистратор обязательно должен иметь выделенный IP адрес и проброшен внешний порт на роутере

Все остальные настройки видеорегистратора производиться согласно настройке вашего типа видеорегистратора, которые приведены в руководстве пользователя.

Настройка видеорегистратора; протокол RTSP UPnP:

В раскладке настройка меню раздела UpnP- указать авто / поддерживающую принцип Plug and Play.

На этом в регистраторе CAICO настройки окончены.

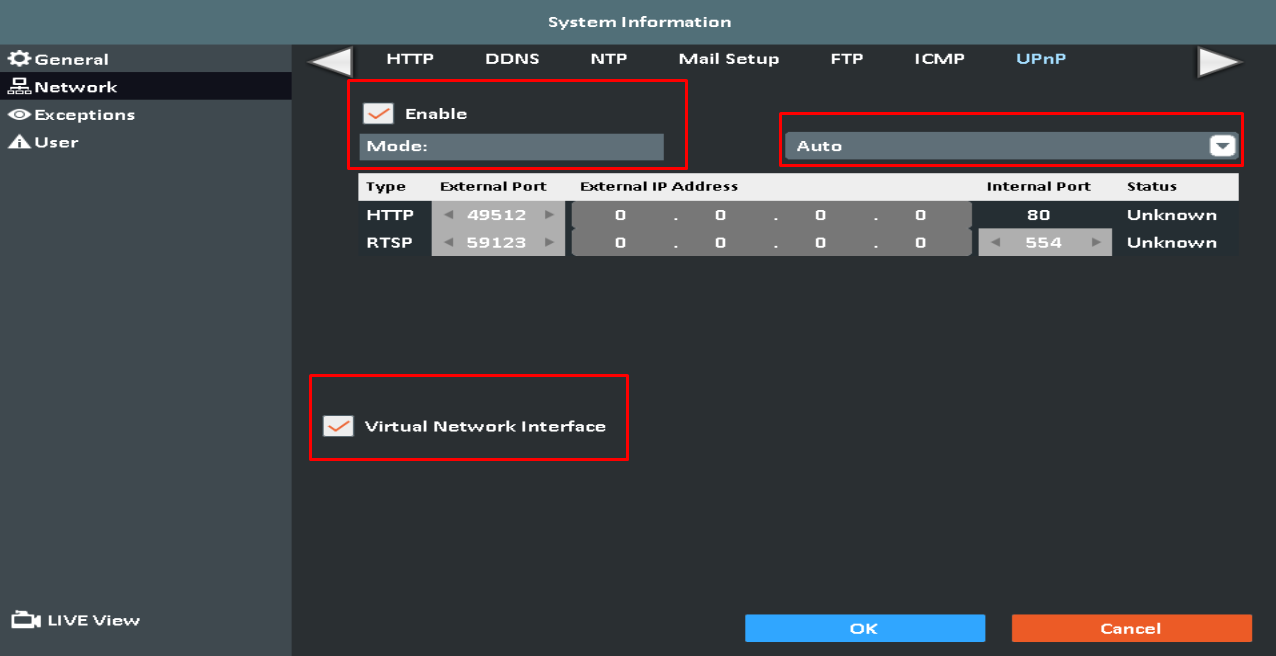

  • Рисунок 1 авто настройка RTPS протокола

  • Важно! Не забывайте что необходимо пробросить порты роутера для передачи видео с 554 порта видеорегистратора.
  • Также нужен постоянный IP адрес если захотите передавать видео в сеть при работе с серверами способными передавать прямой видео поток Online вещания.

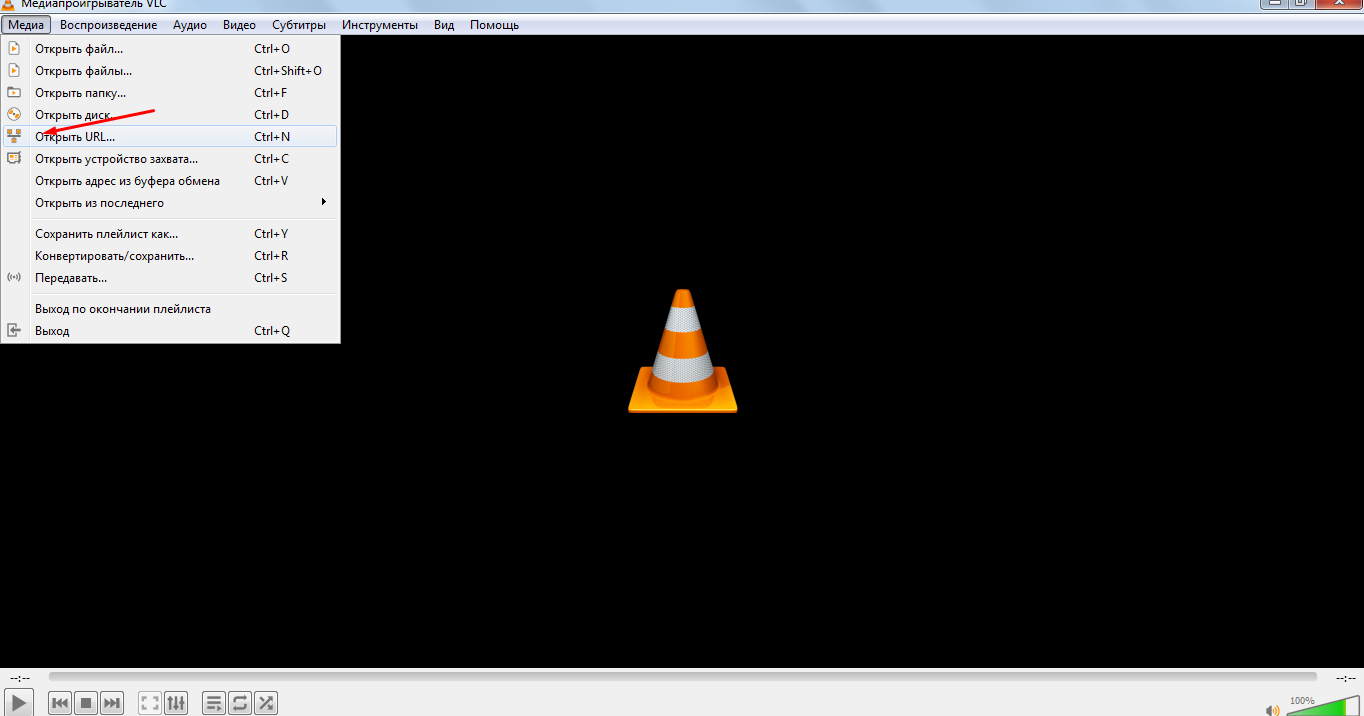

Для просмотра на VLS медиа плеере и других устройств вам также потребуется корректная ссылка URL RTSP:// как она выглядит и как пользоваться показано ниже!

При этом данная ссылка URL RTSP верна только для устройств торговой марки CAICO TECH CCTV.

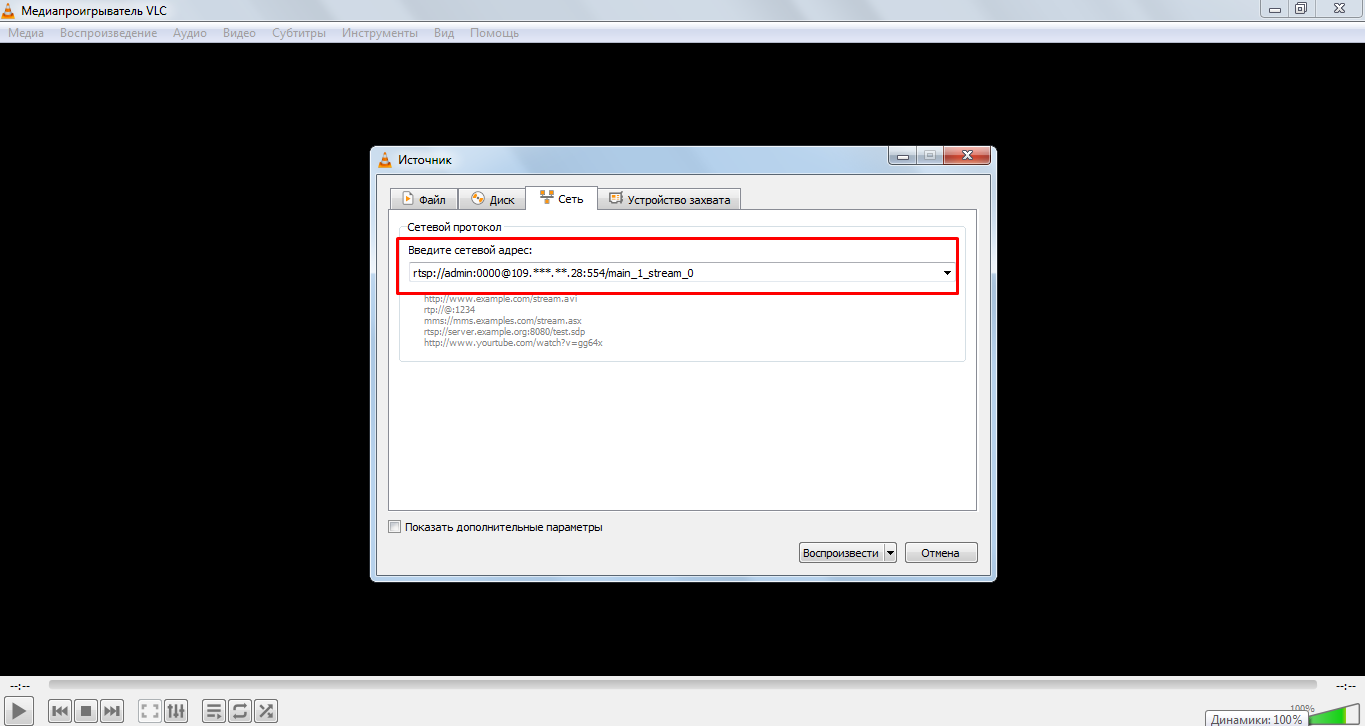

RTSP ССЫЛКУ ДОСТАТОЧНО ВВЕСТИ В ПОЛЕ URL RTSP

Вид ссылки: URL RTSP для CAICO TECH CCTV видео регистраторов:

RTSP ссылка для видео рекордеров CAICO TECH CCTV следующего поколения:

rtsp — тип используемого протокола;

После пользователь admin;ХХХХ- укажите пароль администратора видеорегистратора;

IP — @192.168.1.101: внутренний IP адрес видеорегистратора по умолчанию 192.168.1.101;

PS. Если вы хотите транслировать видео поток в сеть, то IP адрес укажите тот что был выдан вам провайдером, вашей интернет сети. IP адрес должен быть постоянным не динамическим, а статическим;

Порт — 554: RTSP порт видеорегистратора;

Канал воспроизведения — main_1_ номер канала видеорегистратор с которого будет вестись трансляция;

Разрешение потока — stream_0 самое высокое качество изображения основного потока можно изменить значение на второй поток с более низким разрешением:

  1. URL RTSP; Ссылка должна быть наборна корректно и без ошибок!

Хотим отметить что у большинства производителей видео регистраторов возникают трудности передачи потового видео через RTSP канал. В видео рекордерах CAICO TECH CCTV такой проблемы нет, как при работе с серверами, так и мультимедийным плеерами VLC и подобными устройствами.

ПО. Для клиента RTSP:

  • Windows Media,
  • Skype,
  • Медиа проигрыватель VLC,
  • MPlayer,

А также другие ПО. Которые поддерживают протокол RTSP

Ps. В заключении и дополнения к статье сложность настроек заключается от разработчика к примеру в видео регистраторах CAICO TECH CCTV для передачи видео потока по RTPS протоколу — не чего настраивать уже ни нужно — обо всем позаботились добрые руки инженеров и программистов компании разработчика.

— Философия компании надежность, качество c заботой об клиенте поддерживающую принцип Plug and Play,- основная для производства компонентов видеонаблюдения торговой марки CAICO TECH CCTV

Рекомендуемый продукт:

Новинки уникальный XVR Caico сетевой гибридный MULTUPLEX 6СH/12CH/24CH 8Mpix AHD / CVI / TVI /IP видео рекордер для систем наблюдения PRO класса следующего поколения; поддержка / Видео аналитика / Температурные камеры / Panoramic 360 ° камеры /

Новое поколение Multiplex гибридный видео рекордер следующего поколения; превосходящие классом видео рекордеры CAICO / CMS / Центр загрузок ссылка

Источник

Как подключить видеорегистратор или IP-камеру любого бренда к системе безопасности Ajax по RTSP

Уважаемые покупатели, партнеры и все наши друзья! В этом посте нашего блога постараемся максимально подробно рассказать как подключить видеонаблюдение (DVR / NVR / XVR видеорегистраторы и IP-камеры) любого бренда (Partizan, interVision, Tecsar, GreenVision, DigiGuard, Xiongmai) с поддержкой RTSP-протокола к системе безопасности Ajax.

Зачем подключать видеонаблюдение к системе Ajax

Основная цель видеонаблюдения в приложении Ajax — это просмотр объекта в реальном времени, возможность узнать причину тревоги или почему сработал датчик и как следствие, исключение ложняков (ложных срабатываний). Например, сработала сигнализация и датчик движения в офисе — с помощью видеонаблюдения вы можете увидеть реальная ли эта угроза или вернулся кто-то из сотрудников — все это можно увидеть в одном приложении Ajax — нет необходимости запускать отдельно приложение для видеонаблюдения (а еще, как всегда, в приложение необходимо авторизовываться, а пароль надо вспоминать). Посмотреть видео с объекта в реальном времени с приложения Ajax, согласитесь, это очень удобно и практично.

Читайте также:  Istick 100w настройка сопротивления

Видеонаблюдение в приложении Ajax

Разработчики Ajax добавили возможность привязки любой IP-камеры по протоколу RTSP в октябре 2017 года. Для некоторых пользователей это вызывало сложности и поэтому разработчики добавили возможность привязки устройства видеонаблюдения на уровне привязки устройств к Ajax с помощью P2P Cloud облака производителей через SDK — Dahua, Hikvision / EZVIZ / Safire , Uniview .

Поток с IP-камеры или видеорегистратора (DVR / NVR) транслируется на P2P облако производителя (Dahua, Uniview, Hikvision или Safire). Из P2P облака при помощи SDK производителя видеопоток передается в приложения Ajax.

Если же у вас оборудование другого бренда (Partizan, interVision, Tecsar, GreenVision, DigiGuard, Xiongmai) или noname или собираетесь купить свой любимый бренд на Aliexpress — информация ниже для вас!

Что такое RTSP?

Общий вид RTSP-ссылки (RTSP URL):

Для оборудования формируется специальная ссылка для RTSP потока, например для камеры Partizan 2.0MP IPC-2SP-IR 1.0 Cloud cubic эта ссылка такого вида, RTSP строка (основной поток):

Причем, в зависимости от устройства, бренда и модели RTSP-ссылка может отличаться.

Как узнать RTSP ссылку для устройства?

  • Некоторые производители для удобства пользователей указывают ссылку на RTSP поток в описании, мануале или техническом паспорте устройства (datasheet).

На сайте ispyconnect.com — необходимо в поиске или по алфавитному указателю найти бренд и модель камеры / видеорегистратора и сгенерировать ссылку для RTSP потока. Если у вас noname китайская камера или наш локальный бренд, то можете там ничего не найти. К тому же, очень много брендов (не только наши локальные) работают с основным производителем по OEM — это тоже нужно учитывать при поиске модели.

С помощью софта ONVIF Device Manager. Очень полезный софт если о своей камере или видеорегистраторе вы ничего не знаете (noname из Aliexpress, камера без документации и технического паспорта, и т.п.) и первых два пункта вам не подошли. После авторизации по ссылке «Live Video» можно посмотреть поток с устройства (в нашем случае с IP-камеры) и там же будет RTSP ссылка для этого видеопотока.

Но и тут не все так просто — ссылка на RTSP поток в ONVIF Device Manager отображается с учетом того, что вы авторизировались в устройство. Если использовать / проверять эту ссылку, то необходимо вводить данные для авторизации. RTSP ссылка с данными для авторизации для этой IP-камеры выглядит следующим образом:
(логин — admin / пароль: mysecurePassword):

Как проверить RTSP ссылку и видеопоток?

Проверяйте сначала локально. Неважно где вы взяли ссылку — в техническом паспорте или сгенирировали на сайте или в программе ONVIF Device Manager — обязательно проверьте ее в любом плеере, который поддерживает открытия стрима по URL (RTSP), например — VLC media player.

Если все ок, то в плеере отобразиться видеопоток с IP-камеры по протоколу RTSP.

В VLC плеере удобно проверять RTSP ссылку. Поверьте, в зависимости от бренда и вашей подготовки и знаний в этом деле формирование правильной RTSP ссылки может отнять много времени.

Как интегрировать видеонаблюдение к Ajax по RTSP протоколу

Итак, RTSP ссылка у нас уже готова — это уже половина дела. Вы можете уже добавить ссылку rtsp://admin:mysecurePassword@192.168.1.52:554/11 в приложение Ajax и смотреть видео локально. Далее, необходимо сделать так, чтобы поток был доступен извне.

Настройка роутера и локального IP-адреса

Первое, что нам необходимо сделать — это чтобы локальный IP-адрес сетевой камеры (или видеорегистратора) не менялся и был постоянным. Например, настроили мы нашу IP-камеру и она получила IP-адрес в локальной сети 192.168.1.52 , таким образом ссылка для RTSP потока будет:

rtsp://admin:mysecurePassword@ 192.168.1.52 :554/11

Но, после перезагрузки роутера / камеры или по какой-то другой причине сетевая камера получила другой IP-адрес 192.168.1.21 — потока по ссылке выше не будет, потому что он уже тянется по этой ссылке: rtsp://admin:mysecurePassword@ 192.168.1.21 :554/11

Здесь есть два варианта настройки IP-камеры:

  • В сетевых настройках для IP-камеры или видеорегистратора использовать статический IP-адрес и прописать ручками все сетевые настройки (шлюз по умолчанию, и т.п.) ;
  • Активировать DHCP — в этом случае IP-адрес камере или видеорегистратору будет давать маршрутизатор (роутер). Для режима DHCP на роутере необходимо сделать привязку MAC-адреса камеры (который уникальный) к IP-адресу — тогда роутер всегда будет давать камере один и тот же IP-адрес.
Читайте также:  Need for speed shift unleashed 2 настройка машины

Привязка MAC-адреса к IP-адресу

Настройка привязки MAC-адреса к IP-адресу у разных производителей роутеров может называться по-разному.

  • Для роутеро TP-Link — это меню «Сеть» — «DHCP-сервер» — «Резервирование адресов»;
  • Для маршрутизаторов Asus — это меню «Локальная сеть» — «Список присвоенных вручную IP-адресов в обход DHCP»;
  • для роутеров Mikrotik — это кнопка «Make Static» в меню «IP» — «DHCP-Server» — «Leases».

После того, как локально IP-адрес регистратора или сетевой камеры меняться не будет ни при каких ребутах нам необходимо убедиться, что наш провайдер дает постоянный выделенный статический IP-адрес .

Выделенный IP-адрес у провайдера

Мы уже позаботились о том, чтобы IP-адрес у камеры или регистратора в локальной сети не менялся, теперь нам нужно убедиться, что наш провайдер для подключения дает выделенный постоянный IP-адрес, а не динамический, который меняется с новой сессией или подключением, то есть это IP-адрес, с которым вы выходите в сеть Интернет. Узнать свой IP-адрес вы можете на 2ip.ua, заказать выделенный ip-адрес или получить консультацию по этой услуге вы можете в поддержке / у менеджеров своего интернет провайдера.

Выделенный IP-адрес от провайдера — эта гарантия того, что IP-адрес в RTSP ссылке для доступа извне не поменяется.

После того как локально IP-адрес привязан и мы убедились, что у нашего интернет провайдера постоянный выделенный IP-адрес нам осталось сделать проброс портов.

Перенаправление (проброс) сетевых портов

Теперь нам осталось перенаправить внешний сетевой порт на внутренний порт IP-камеры или видеорегистратора — это называется проброс портов.

Перенаправление (проброс) портов также отличается и называется по-разному, в зависимости от модели, производителя, интерфейса роутера.

  • Для роутеров TP-Link в меню » NAT Переадресация » — » Виртуальные серверы «.
  • Для роутеров Asus в меню » Интернет » — » Переадресация портов » — » Список переадресованных портов (Максимум : 32) «.

Простыми словами — нам необходимо связать внешний порт (который будет с выделенным IP-адресом от провайдера, например 198.27.92.1 :554) с локальным портом (554) и локальным IP-адресов ( 192.168.1.234 ). То есть, при обращении на внешний IP-адрес и порт 554 198.27.92.1:554 роутер будет перенапрвлять запрос на локальный IP-адрес 192.168.1.234 и порт 554 192.168.1.234:554 — где мы уже настроили наш RTSP поток.

Ниже скриншот с сетевыми настройками IP-камеры, где указан отличный от стандартного порт 554 для RTSP потока. И настройки переадресации портов в роутере Asus для этой IP-камеры.

TCP или UDP

Протокол TCP устанавливает соединение между отправителем и получателем, а протокол UDP не устанавливает предварительного соединения, а вместо этого просто начинает передавать данные. Протокол TCP может корректировать ошибки и сбои, возникающие при передаче данных, он надежнее, но не такой быстрый как UDP.

Что делать если IP-камер несколько?

Все очень просто — нужно указать другой внешний порт. То есть, если у нас есть вторая камера на IP-адресе 192.168.1.235 c RTSP портом 554 мы прописываем локальный IP-адрес 192.168.1.235 , локальный порт 554, а внешний порт 555 (или другой на ваш вкус. только не забываем, что некоторые могут быть зарезервированы под другие сервисы), для третьей камеры 556 и т.д.

Как привязать видеопоток IP-камеры или NVR / DVR / XVR видеорегистратора к системе безопасности Ajax

  • Переходим во вкладку » Устройства «.
  • Нажимаем » Добавить камеру «.
  • Выбираем опцию RTSP камера .
  • Указываем: имя камеры / ссылку на видеопоток / комнату , к которой привязывается устройство видеонаблюдения.
  • Нажимаем » Добавить » — видеопоток добавится в приложение Ajax и будет доступен к просмотру.

Для просмотра видеопотока, откройте добавленную камеру в приложении Ajax.

Приложение Ajax позволяет просматривать видео с камер, ставить воспроизведение на паузу и сохранять снимки (делать скриншоты) потока камеры, а также приближать видео (zoomировать). Сменив ориентацию смартфона, поток разворачивается на весь экран (функция автоповорота должна быть включена в настройках смартфона).

Сколько камер можно подключить в приложение Ajax?

Каждое устройство — это один поток видео. Количество подключаемых к Ajax потоков видео зависит от модели хаба: (10 потоков у Hub, 25 у Hub 2 и 50 у Hub Plus).

Доступ к камерам в приложении Ajax

Вам решать, у кого из пользователей Ajax будет доступ к видеопотокам с камер или видеорегистраторов (DVR / NVR / XVR). Доступ к камерам предоставляется пользователям системы безопасности в настройках хаба:

» Устройства » — » Хаб » — » Настройки » — » Пользователи » — » Настройки выбранного пользователя «
