Nanobridge m5 сбрасывает настройки



Nanobridge M5 Помощь В Настройке

Обуздаем наконец-то мощную точку доступа NanoBridge M5 и разберемся в её настройках. Используют NanoBridge M5 в основном для построения беспроводных качественных мостов передачи данных на большие расстояния на полосе 5470-5825 МГц. Существуют два вида Nanobridge m5— с усилением в 22dbi Nanobridge m5-22 и с усилением 25dbi Nanobridge m5-25. На обоих установленна одна и та же операционная система AirOs, так что настройка будет идентична.

И так, настройка Nanobridge m5 не заберет у Вас много времени и труда, приступим. Есть два вида настройки точки доступа: в режимеТочки доступа (Access point) и в качестве Клиента (Station). Для режима моста необходимо выставить первой устройство вStation WDS, а принимающую сторону в Access Point WDS. Разберем же данные варианты детальней. Настройка Nanobridge m5 в режиме Точки доступа(раздача Wi-fi) :

  • Включаем устройство через адаптер PОE (разъем POE), порт LAN используется для подключения к сети или компьютеру .
  • Прописываем вручную IP-адрес Вашей сетевой карты (закладка TCP/IP) для входа на устройство (например: 192.168.1.25)
  • Открываем интернет браузер(internet explorer, firefox,opera. ) и в адресной строке вводим http://192.168.1.20 (IP-адрес самого устройства). Ввводим логин и пароль который указан на упаковке по умолчанию: Login: ubnt, Password: ubnt.
  • Если все прошло успешно то откроется Главная страницы(Main).

  • Нам нужна закладка Wireless Mode, там выбираем нужный нам режим — Access Point(точка доступа).

  • В пункте SSID прописываем уникальный индификатор сети, чтобы потом когда надо будет подключать абонентов выбирали именно эту точку доступа.
  • Пункт Country Code оставляем изначальным так как по умолчанию.
  • В пункте Channel Width, где выставляется ширина спектра, выставляем 40МГЦ (пропускная способность: при 40 МГц до 300 Мб/с, 20 МГц до 120 Мб/с, 10 МГц — до 60 Мб/с)
  • Параметр Channel shifting оставляем отключенным (Disabled),предназначен для уменьшения помех от другого WiFi оборудования.
  • Параметр Frequency определяет рабочую частоту,оставляем Авто.
  • Пункт Frequency List необходим для выбора частотных каналов, доступных при поиске точек доступа (режимы Station или Station WDS).
  • Выходная мощность устройства выставлется в пункте Output Power, ставим максимальную.
  • Max TX Rate выставляем в автоматический режим.
  • Для защиты точки доступа от проникновений не Ваших клиентов в разделе Wireless Security выбираем нужный режим шифрования (например WPA2-AES).
  • Применяем наши настройки- Change, а после в верхней части подтверждаем наше решение нажав кнопку Apply для сохранения изменений.
  • Удаляем прописаные настройки сетевой карты.

Настройка Nanobridge m5 в режиме Station (приём Wi-fi):

  • Подключаем Nanobridge m5 к компьютеру как описано в предыдущей настройке пункты 1—4.
  • Меняем IP-адрес данной точки чтобы не было как на раздающей,(например192.168.1.27) Для этого нужно перейти в раздел Network и изменить IP-адрес. Далее применяем и сохраняем.
  • По новому IP-адресу заходим на устройство.
  • Перемещаемся в нужную закладку Wireless и выбираем режим Station.
  • Рядом с пунктом SSID появится кнопка Select, с помощью которой открывается весь список точек которые видит наша точка Nanobridge m5.
Читайте также:  Настройка контекстной рекламы качественно

  • Ставим галочку напротив точки доступа (Access point) и нажимаем Lock to AP , копируем mac-адрес и применяем нажав Select.
  • Вставляем скопированный mac в поле Lock to AP MAC на Главной и и применяем изменения кнопкой Change, далее Apply .
  • После чего наше устройство подключится к раздающему Nanobridge m5. На главной странице будет отображатся качество и сила сигнала.
  • Во вкладке Advanced значение ACK Timeout оставляем автоматически. Настройка на прием nanobridge m5 завершена.

Самая последняя прошивка Nanobridge M5 — скачать Используем Nanobridge m5 22dbi и Nanobridge m5 25dbi на здоровье по полной 😉 Делитесь практикой использования и Nanobridge m5 отзывы помогут начинающим юзерам .

Категории

Производители

+38 (098) 040-90-74

Новости

Советы

Internet для современных людей стал не только незаменимым и необходимым атрибутом, но и предметом первой значимости, заменив собой большое количество других вещей, используемых ранее. Поэтому качественный и скоростной Интернет дорогого стоит. Для построения беспроводной сети необходимо только проверенное, надежное оборудование и интегратор, который воплотит Ваш проэкт. Приобрести необходимое сетевое оборудование wi fi для вашей сети в свободной продаже не так просто. Не теряйте Ваше время на поиски зря, обратитесь в Интернет магазин mstream.com.ua. У нас вы найдете активное и пассивное оборудование в широком ассортименте от мировых брендов. Оборудование wi-fi для ресторана и гостиниц, витая пара для наружной прокладки, оптический кабель, PON оборудование, PON устройства, OLT, оборудование CWDM, аккумуляторы и многoе другoе представлено в нашем он-лайн интернет каталоге Мстрим.

Мы сотрудничаем только с проверенными производителями — Ubiquiti, Mikrotik, Cambium Networks, D-link, Hikvision, Furuno, Ajax, Ok-net, ICOM, McMurdo, Zenitel, Cobham Sailor и именно по-этому все оборудование для радиосвязи, морской навигации, беспроводной или локальной сети, представленные в нашем магазине, соответствуют самым высоким стандартам качества. Заказать wifi интернет оборудование можно как в розницу так и оптом (мы сотрудничаем с интернет провайдерами, интеграторами и реселлерами). Для постоянных клиентов в интернет магазине Mstream действует гибкая система скидок и отсрочек по платежу. Цена на wi-fi оборудование порадуют даже розничных покупателей. Наша задача не только развиваться самим, но и помогать развивать бизнес наших клиентов. Wi fi пространство Украины еще не настолько развито и занято и наша цель это глобальная интеграция новых технологий и разработок на украинском рынке технологий.

Купив у нас оборудование для wi-fi сети, вы гарантировано получаете очень надежные, качественные и долговечные решения от лучших мировых производителей и брендов в самые короткие сроки. Огромный ассортимент и прямые поставки оборудования Wifi от производителя позволяют нам, как системному интегратору, удовлетворить любые проекты наших клиентов- создание локальной сети wi fi. Профессиональные консультанты предоставят полную консультацию при выборе нужного сетевого оборудования с учетом индивидуальных проектов и пожеланий клиента, что сэкономит ваши силы и время. Доставка сетевого оборудования по всем городам Украины — Одесса, Киев, Харьков, Херсон, Кривой Рог, Кропивницкий, Николаев, Днепропетровск, Запорожье, Винница, Чернигов, Черкассы, Полтава, Мариуполь, Львов, Тернополь, Краматорск, Новомосковск, а так же Приднестровье, Тирасполь, Молдова (Moldova) и другие.

Читайте также:  Настройка vlc для второго монитора

Копирование любой информации с сайта без размещения активной обратной ссылки запрещено.

Источник

Как правильно настроить nanobridge M5?

Ув. знатоки, форумчане и мастера, будьте добры, объясните чайнику, тоесть мне, как и что мне нужно изменить в настройках, чтобы добиться более устойчивого сигнала.

Всё дело в том, что у меня 2-е nanobridge m5, из которых одна висит на стене балкона 8-го этажа(передаёт), вторая на 15-18 м приподнята над землёй, сигнал я получаю, но всегда у меня меняется, это видно на страничке настроек nanobridge m5, я к письму приложу фото настроек.

Раньше у меня она стояла на крыше девятиэтажки и сигнал был -92, всё было отлично, а сейчас он прыгает от 64 до 71, снял я её с крыши, потому что управ дома захотела, чтобы я ей платил ежемесячно за то, что антенна там будет стоять, я не собираюсь ей за это платить, и пришлось снять антенну.

Добавлю ещё, что я любитель онлайн-игр, а в них очень большую роль играет пинг, а пинг у меня всегда скачет.

Очень сильно прошу вас о помощи, заранее огромное спасибо.

Источник

Настройка Ubiquiti NanoBeam M5

Перед нами стояла задача добросить интернет до удаленного места, до куда невозможно было кинуть ни оптоволокно, ни тем более UTP-кабель. При этом необходимо было оставаться в одной локальной сети. После изучения вопроса, было решено использовать Wi-Fi мост.
Выбор пал на устройства фирмы Ubiquiti, производитель заверял что их устройства передают сигнал до 5 километров. А именно нами было приобретено два беспроводных Wi-Fi радиомоста Nanobeam M5. Подробные характеристики описывать не буду, их можно посмотреть на сайте производителя. В этой статье я расскажу как происходила настройка Ubiquiti NanoBeam M5.

Главные преимущества

  1. Одним из плюсов является передача питания по технологии Power over Ethernet (PoE), которая позволяет передавать электрический сигнал до 60 метров (а может и больше), то есть нет необходимости организовывать розетку прямо рядом с антенной. Лично было проверено на 12 метрах.
  2. Скорость передачи этого радиомоста по заявленным характеристикам 150+ Mbps, которых должно хватать с головой для организации видеонаблюдения на удаленном объекте.
  3. Прост в настройках. Настраивается за 20 минут.
  4. Достаточно не дорогой.

Настройка Ubiquiti NanoBeam M5

Первый радио-мост настраивался как станция, к нему по оптоволокну через конвертер на свитч приходил интернет и локальная сеть нашего предприятия. Соответственно второй радио-мост настраивался как точка доступа и подключался напрямую к рабочей станции.

По умолчанию устройства имеют адрес 192.168.1.20, для того чтобы сменить его на адрес находящий в нашей подсети, нужно подключить “мост” напрямую кабелем в сетевую карту вашего компьютера. Затем в настройках сетевой карты поменять ip-адрес на любой в диапазоне 192.168.1.ХХХ , в нашем примере это 192.168.1.88.

И в браузере ввести стандартный адрес нашего моста 192.168.1.20. При первичной настройке, нам предложат указать страну в которой мы находимся, пароль, пользователя и т.д. Страну рекомендую выбирать “Compilance test”, так как при ее выборе открываются более гибкий настройки частот моста.

Читайте также:  Настройка gprs терминала для мегафон

Настройка станции (тот узел с которого мы передаем интернет на удаленную точку)

Необходимо поменять адрес моста, со стандартного 192.168.1.20 на необходимый нам. В нашей сети адреса раздаются автоматически по DHCP, поэтому настраивать мы будем для динамического получения адреса, также имеется вариант статического получения адреса. Для этого зайдем во вкладку “Network”, в области “Management Network Settings” изменим строку “ Management IP Address: “ на DHCP. Строка “DHCP Fallback IP” задает последний адрес диапазона получения IP-адреса. Остальные настройки можно не трогать и оставить как на рис. 2

рис.2 Пункт “Network”, настройка адреса моста

Во вкладке “Advanced” делаем все как на рисунке 3.

рис. 3 Вкладка “Advanced”

Вкладка “Wireless”. Здесь выбираем режим работы “Station” в строке Wireless Mode. Задаем тип безопасности в строке Security, на ваше усмотрение и вводим ключ, который будет в дальнейшем использоваться. И выбираем частоту в строке “Frequency Scan List, MHz:” на которой будет работать ваш мост. Остальные настройки оставляем как на рисунке 4.

рис. 4 Вкладка “Wireless”

На этом настройка станции закончена, применяем все изменения и перезагружаем наш мост. Меняем настройки сетевой карты на исходные. Теперь наша станция готова к работе, и имеет новый IP-адрес либо статический который вы указали, либо автоматический, который нам выдал наш DHCP-сервер (это можно посмотреть в настройках DHCP-сервера или в статистике вашего роутера).

Настройка точки доступа (удаленная точка, которая принимает интернет)

Настройки здесь абсолютно такие же, как в предыдущем пункте у станции, за исключением вкладки “Wireless”. Здесь в строке “Wireless mode” выбираем пункт Acces point.

Acces Point Wireless настройки Ubiquiti Nanobeam M5

Ну и если вы задавали адрес моста статическим, измените его во вкладке “Network”, он должен отличаться от адреса первой станции. После всех настроек сохраняем их и перезагружаем устройство.

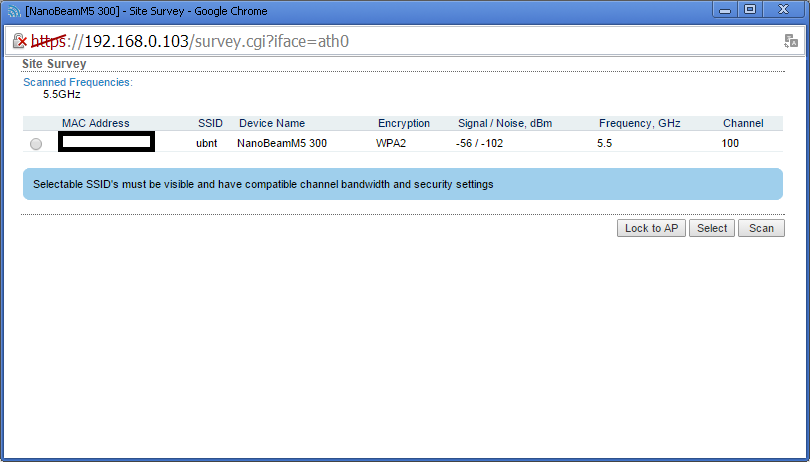

Теперь когда все устройства настроены, заходим в веб-интерфейс первого устройства, которое у нас выполняет роль станции “Station” и во вкладке WIRELESS нажимаем кнопку “Select…”, устройство просканирует частоту и найдет нашу вторую точку Acces Point, нажимаем Select и сохраняем настройки.

Сканирование частоты NanoBeam M5

Также можно протестировать скорость между двумя мостами, для этого нужно зайти в раздел Tools

Вкладка Tools NanoBeam M5

и выбрать Speed Test. В ней выбрать узел до которого будет производиться тестирование. Пароль и логин указываем такие же как в веб-интерфейсе.

Утилита Speed Test в NanoBeam M5

Остается установить мосты, так чтобы они смотрели друг на друга, желательно чтобы между ними не было никаких преград, включить их и все будет работать. Вот и все настройка Ubiquiti NanoBeam M5 закончена. Другие модели NanoBridge M5, M2 настройками не должны отличаться.
