Одноплатный компьютер ASUS Tinker Board S: весомая заявка

Плата ASUS Tinker Board S является обновленной и улучшенной версией Tinker Board — одноплатного компьютера (SBC — single board computer) от ASUS. Данная плата станет удобным инструментом в работе компьютерных энтузиастов во всем мире

Современные технологии позволяют создавать весьма миниатюрные одноплатные компьютеры, чему яркое свидетельство — всем хорошо известные платы Raspberry Pi. Компания ASUS решила и в этом сегменте рынке принять активное участие, в результате чего на свет появилась плата ASUS Tinker Board, а затем — ASUS Tinker Board S. О ней сегодня и пойдет речь в обзоре. Ее размеры составляют всего 85,5×54 мм, а весит она 55 г.

Технические характеристики ASUS Tinker Board S

Процессор Rockchip Quad-Core RK3288
Графика Integrated Graphics Processor, ARM Mali T764
Память 2 Гб Dual Channel DDR3
Хранилище 16GB eMMC + слот Micro SD
LAN RTL GB LAN
Беспроводная сеть 802.11 b/g/n, Bluetooth 4.0 + EDR
Аудио кодек RTL ALC4040
USB четыре порта USB 2.0
Размеры 8,55×5.4 см
Вес 55 г
Цена, средняя 4 850 руб.

Плата ASUS Tinker Board S обзавелась собственным встроенным хранилищем eMMC емкостью 16 Гб. Большей гибкости добавляет слот microSD. Обнаружение низковольтного входа позволяет избежать возникновения проблемы питания и обеспечивает стабильность системы при использовании нестабильного источника питания. Технология HDMI-CEC-ready для полноценного воспроизведения видео позволяет пользователям управлять ASUS Tinker Board S и телевизором с помощью одного пульта дистанционного управления. Встроенный коннектор питания дает больше свободы при воплощении энтузиастами своих идей в жизнь. Также упомянем про улучшенный вывод I2S с режимом Slave и модернизированный программный API.

Благодаря мощному и современному четырехъядерному процессору ARM Rockchip RK3288 плата ASUS Tinker Board S предлагает улучшенную производительность по сравнению с другими популярными платами SBC. Для обеспечения гибкости, необходимой для различных сборок и проектов, ASUS Tinker Board S имеет 2 Гб двухканальной памяти LPDDR3, что обеспечивает более быструю скорость чтения и записи данных операционной системы, приложений и прочих файлов.

За обработку графики у ASUS Tinker Board S отвечает графический процессор на базе процессора Mali T760 MP4. Его производительность позволяет использовать широкий спектр применений, включая высококачественное воспроизведение мультимедиа, игры, распознавание жестов, стабилизацию изображения, обработку фотографий и многое другое. DIY-энтузиасты по достоинству оценят GPIO с цветовой кодировкой, который позволяет легко распознать соответствующие штыревые заголовки. Размеры и топология печатной платы ASUS Tigner Board S соответствуют стандартным платам SBC, что позволяет поддерживать широкий диапазон шасси и физических аксессуаров. Встроенные заголовки MIPI также помечены разными цветами.

В ASUS Tinker Board S реализована аппаратная схема HDMI CEC с поддерживаемым программным обеспечением, позволяющая мультимедиа-энтузиастам контролировать телевизионные выходы с помощью одного пульта дистанционного управления. Другие функции включают поддержку воспроизведения H.264 и H.265, а также воспроизведение HD- и UHD-видео. Воспроизведение последних с частотой 30 кадров в секунду на плате доступно в настоящее время через входящий в комплект медиаплеер. Сторонние видеоплееры и приложения могут не предлагать аппаратное ускорение, что приведет к ограниченной или неустойчивой производительности воспроизведения. Обнаружение разъема аудиовывода позволяет автоматически переключать звук на 3,5-мм аудиоразъем с других устройств (динамик или гарнитура). Встроенный HD-кодек поддерживает аудио с качеством до 24 бит / 192 кГц.

ASUS Tinker Board S поддерживает стандартные возможности подключения к сети, включая 40-контактный интерфейс GPIO и улучшенный интерфейс I2S с режимами Master и Slave для улучшения совместимости. Благодаря API GPIO плата позволяет взаимодействовать с различными внешними интерфейсами. Плата ASUS Tinker Board S оснащена одним подключением MIPI DSI для дисплеев и сенсорных экранов. Соединение CSI MIPI предназначено для совместимых камер. ASUS Tinker Board S также оснащена гигабитным LAN для подключения к интернету. Встроенный контроллер Wi-Fi и Bluetooth на плате экранирован металлической крышкой, чтобы обеспечить минимальные помехи и улучшить радиоэффективность. Интегрированный заголовок антенны IPEX позволяет легко заменять антенны или модернизировать их. ASUS Tinker Board S также имеет полноразмерный выход HDMI. Кроме того, встроены четыре порта USB 2.0 для дополнительных подключений периферии.

Читайте также:  Zup 150 настройки индикатора для н4

Плата функционирует на операционной системе TinkerOS на основе Debian. Среда рабочего стола LXDE — графический интерфейс, оптимизированный специально для плат SBC. Он также поддерживает поддержку Plug & Play NTFS, обеспечивающую легкий доступ к флэш-накопителям на базе Windows и внешним жестким дискам. Включенный веб-браузер основан на Chromium, который предлагает скорость и стабильность наряду с рядом расширений. Возможно включение аппаратного ускорения браузера, что позволяет улучшить веб-рендеринг и воспроизведение видео, включая разрешения HD на YouTube. Плата также включает в себя ряд популярных приложений, позволяющих легко программировать и разрабатывать. К ним относятся IDLE / Python, а также Squeak / Scratch. Плата ASUS Tinker Board S также поддерживают операционную систему Android. Это позволяет использовать совершенно разные сценарии использования, вклчюяая воспроизведение мультимедиа, игры и т.д.

Тестирование

Network throughput

iperf testing, Мб/с (больше — лучше)

TR RoboBench

Media, Мб/с (больше — лучше)

Read Speed, Мб/с (больше — лучше)

Write Speed, Мб/с (больше — лучше)

Выводы

Безусловно, ASUS Tinker Board S является мощной платформой, превосходящей Raspberry Pi, однако она нуждается в приличной «порции» совместимого программного обеспечения и более надежной документации, если она хочет всерьез и надолго захватить лидерство в мире одноплатных компьютеров.

Плюсы

+ Выбор между ОС Android или Debian Linux
+ 40-контактный заголовок GPIO для подключения устройств ввода и вывода
+ 15-контактный разъем DSI и CSI
+ Достойное 3D-графическое ускорение
+ Аппаратное ускорение для воспроизведения видео до 4K
+ Gigabit Ethernet LAN

Минусы

— Более дорогая, чем Raspberry Pi 3 Model B
— Поддержка API GPIO все еще находится в «зачаточном» состоянии
— TinkerOS Android нуждается в предустановленном Google Play Store

Источник

Микрокомп на asus tinket board

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Решил в качестве эксперимента построить микро-десктоп. В качестве базы купил более быструю альтернативу raspberry pi 3 — asus tinker board с 2GB оперативки и процем rk3328. Карта памяти sandisk a2 64GB.

Насущная необходимость есть — есть в гараже станочек на марлине, но когда под рукой только lcd + sd карта это не так чтоб роскошь.

Можно купить ноут, но как-то с другой стороны не очень и нужен.

Короче говоря — творческий эксперимент. Вводные:

— управление 3д принтером.

— возможность на скорую руку послайсить

— возможность на скорую руку что-то простое подизайнить

— возможность поправить/скомпилить/залить прошивку

— ну и естественно полазить в интернете и что-то скачать

В принципе, не смотря на то что в линуксе я мягко говоря не ж кперт и не очень его люблю, эксперимент удался. Практически под все задачи нашлись проги, пусть и для arm linux это часто пакеты не свежих версий. И порой приходилось стучать в приличный бубен.

Тем не менее все это плюс минус на удивление довольно бодро шевелится.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Читайте также:  Коммутаторы виды коммутаторов настройка коммутаторов

Еще больше интересных постов

3Д-даль.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Цанговое крепление на принтере?

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Внешний вид цангового крепления

Для соединения алюминиевой трубы с плоской деталью я распечатал цанговое крепление. В конусе нарезал.

Записки тридэголика. Эпизод первый.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

— Как же так, больной? Я ведь вам отчетливо рекомендовал не посещать подобных заведений хотя бы пару недель.

— Мне нужно было всего.

Комментарии

Такая вводная с затравкой, а потом бац и одни картинки. а гараж то где?
для полноты, добавить текста не помешает, подробней по саму железку, скрины откуда с компа (моника) или моника железки? Приходится гадать. Вы в комментах, опишите пожалуйста.

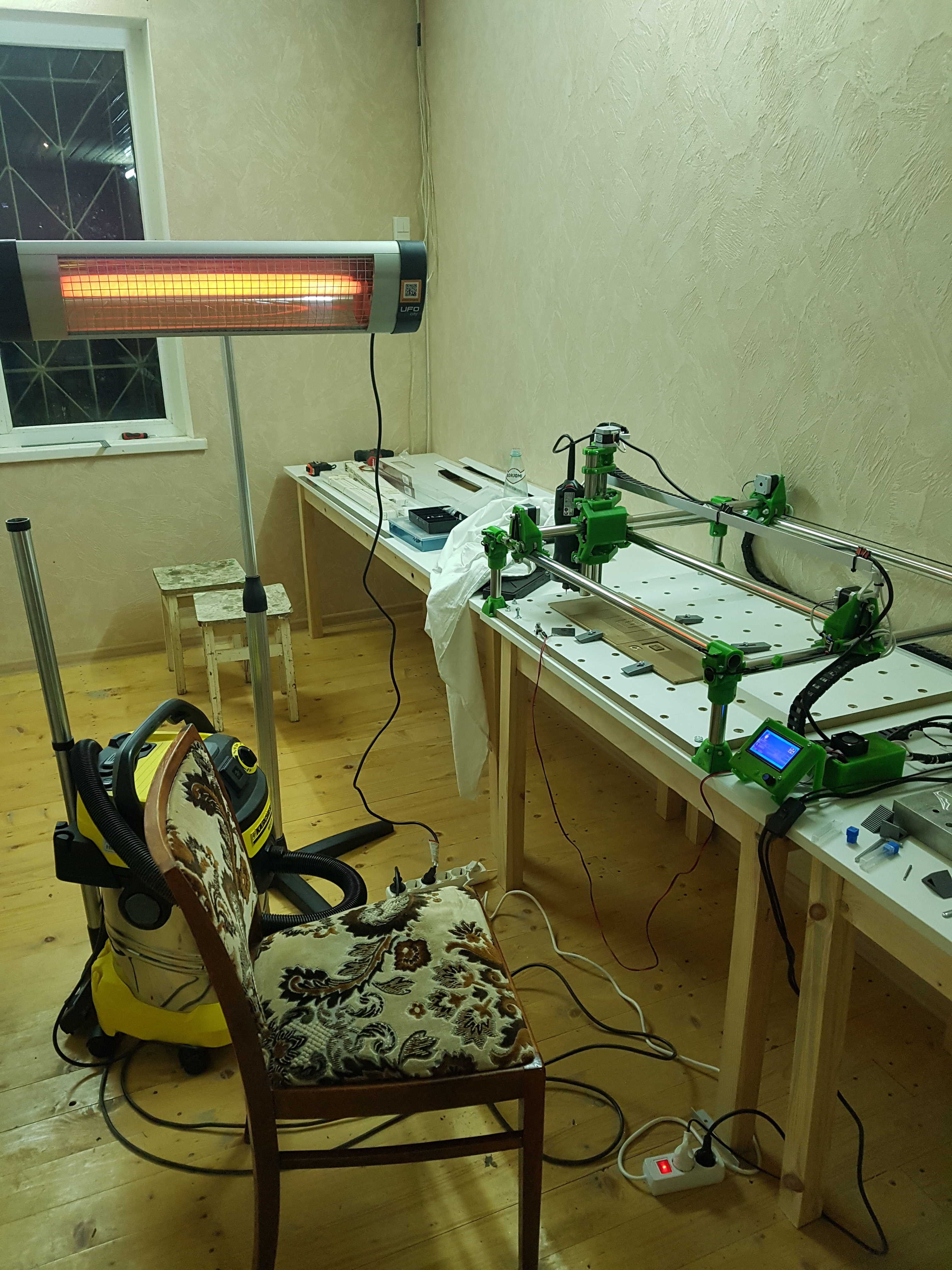

А гараж вам зачем?) Ну вот потенциальное место труда. Моник, асус и клава/мышь переедут из дома в окрестности этих столов.

Сам девайс —
Asus tinker board (первый, не новый S, без встроенной emmc), 4 ядра а17 32 бит до 1,8ггц.
Вот он
https://www.asus.com/ru/Motherboards/Tinker-Board/

Карта памяти — самая свежая sandisk extreme A2 (4000 riops, 2000 wiops)
Ось ‘родная’ tinkeros 2.0.8, базируется на debian stretch.

Армбиан бионик на основе убунты не подходит — и пакетов нехватает. И инструкций.
Потому что локомотив темы raspbian — он тоже debian

Скрины естественно прямо изнутри девайса, предустановленной утилитой. Все что из нужного смог установить и запустить — показал

По на скриншотах — по большей части широко известное
Freecad
Slic3r
Pronterface
Visual studio code + platformio
Repetier server
CncJs
Librecad.

Сам пост — что вот в принципе возможно вот это по запустить, работает.

В целом линукс на арм — тот еще квест. Это не х86/х64.
Проще всего на малине с распбианом. Чуть в сторону — непаханные поля.

Да не, армбиан очень быстро приводят в работающее без бубна состояние на новых платах. Поля распаханы вдоль, поперёк и вглубь. Если б ещё производители чипов не зажимали доки и исходники драйверов — вообще б сказка была. Как будто там может быть что-то настолько сверхсекретное, что публикация даташита и дров их моментально разорит. Как дети себя ведут, честное слово.

Дык армбианов то два. На дебиане и на убунте.
И например фрикада в убунтовских арм репозиториях тупо нет.
А чтобы поставить вижуал студию нужно подключить сторонний репозиторий, в котором тупо нет пакета под бионик.

Это я знаю. Если на пакете не написано, что он на бионик — это не значит, что он там не установится. У меня половина подключённых PPA вообще откуда-то из времён precise.
А что за вижуал студия? Я только одну знаю, от мелкософта.

ну я просто решил что очевидных для меня преимуществ у бионика перед дебианом я не вижу.
и все эти танцы с бубном мне не интересны. поэтому бионик я просто отбросил
и XFCE хоть и красивее LXDE, но нормальных плагинов в трей _из коробки_ нет
кроме того на XFCE не работает нормально synaptic. на армбиане бионик повисает поиск.
на диетпи (хоть это и дебиан) вообще все иксы.
в арм дебиане кривой хромиум — падает (надо принуждать к пред версии).
файрфокс тоже кривой, тоже падает. причем на диетпи они зачем-то его поствили дефолтным. и ни одна из трех версий в репозитории не живая.

Читайте также:  Smartbox one настройка dns

короче как ни странно я остался на тинкерос, хотя вначале он не понравился

по второй части
https://code.visualstudio.com/
https://platformio.org/

Корпус из акрила это не по-тридемейкерски как-то 🙂

за 10 т.р. уже можно что-то на винде в сборе взять, с софтом проще

можно. более того — я думаю, на х86 и в линухе попроще будет. по крайне мере меньше танцев с бубнами

только скорее не за $150,а чуть больше.
и это будет либо АТХ самого начального уровня, целерон, с 4ГБ оперативки и обычным винтом на 250-500ГБ.
или кубик типа Gigabyte Brix без памяти и винта

если уж собирать на винде, то с ССД, и так чтобы нормально работал fusion 360. это несколько другие деньги.
но в любом случае это всегда можно сделать. а тинкерборд не пропадет

я на кухню торренты качать и кино смотреть к телевизору присоединил beelink gemini sII за 9 000, оказалось что и в блендере и мешмиксере скульптить, и в куре слайсить все без проблем там. fusion 360 скачал, еще не пробовал. можно чуть постарше взять beelink N41 какой-нибудь или с памятью побольше

ну на старте он был 300 и 200 долл
https://3dnews.ru/970221
может цена за младший подупала (или это тот который с 64гига флеша). который на атоме
https://notebookblog.ru/obzory/protsessory/intel/4459-obzor-i-testirovanie-protsessora-intel-celeron-s-n4100.html

имхо, для ТВ приставки жирновато. для минипк — довольно ‘офисно’ (но конечно помощнее всяких малиноподобных).
если вкладываться в маленький комп — то чето на миниИТХ

например вот
https://ru.aliexpress.com/store/product/N41-Windows-10-Mini-PC-Intel-Gemini-N4100-4GB-64GB-4K-60fps-Cortana-Dual-HDMI-2/1293811_32888555083.html

ну я согласен, не монстр производительности, почему взял уже сам не помню, но функционал кухни вырос в разы)

причем я ее уже 4 месяца как не выключаю, как и телевизор там. оно еще и как ночник)

У меня более слабая Raspberry 3 B+.
И под OctoPi.
Рулит Марлином на MKS Gen L (который в свою очередь рулит железом от XYZ daVinci 1.1 Plus).
Очень доволен.
Нормальный вебдоступ для всех операций, вебстрим с созданием таймлапсов, можно слайсить ‘на борту’ (с сохранением профиля под конкретный филамент). Нормальное хранилище моделей (с историей печати) + полный доступ к карте воткнутой в экран Марлина (RepRapDiscountvFull Graphic Smart Controller — там лежат тесты на температуру и прочее уже в gcode). Можно ограниченно поковыряться в прошивке контроллера без Arduino (Marlin точно, и вроде Klipper). Функции типа прогона филамента или построения карты высот стола — как само собой.
Доп. датчики температуры помещения и термокамеры и еще чего угодно — запросто.
Управление любой доп приблудой типа RBG подсветки? Легко.
Можно легко русифицировать, если че.
В общем, ОЧЕНЬ, ОЧЕНЬ доволен.
Так что ставьте осктопринт и не парьтесь, мой вам совет.

у меня тоже есть распберри пи 3. и клиппер я на нем пробовал. и оранж пи зеро тоже есть.
но пост не об этом

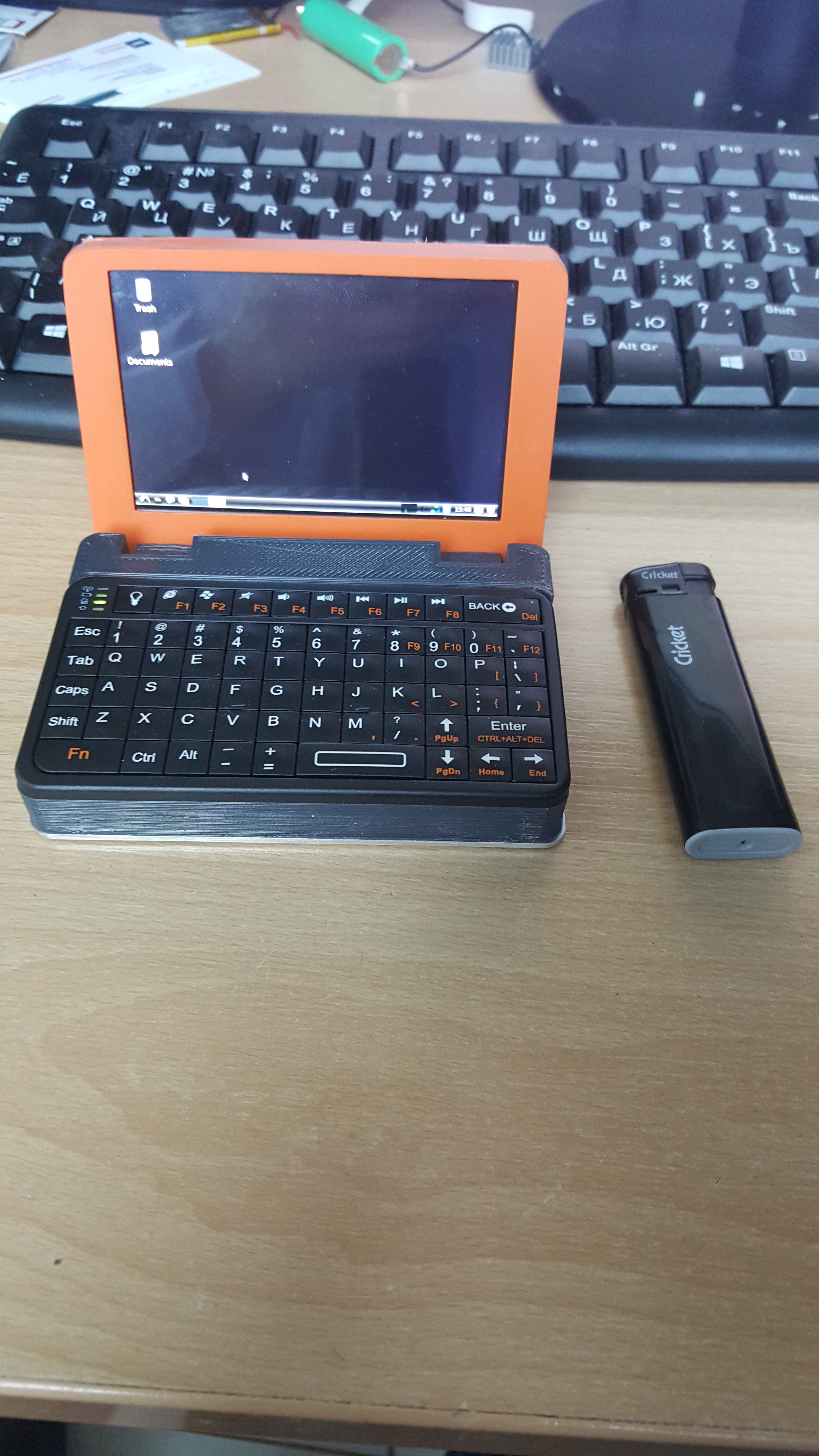

забавно. но 4 как-то маловато будет. вон на фотке к малине подключен 7 тачскрин (и еще есть 5) — и то как-то под интерфейсы обычных программ маловато. и я пробовал — тинкерос на нестандартном разрешении не взлетал (1024х600)

Да маловато, но сдругой стороны сунул в карман и пошел.
