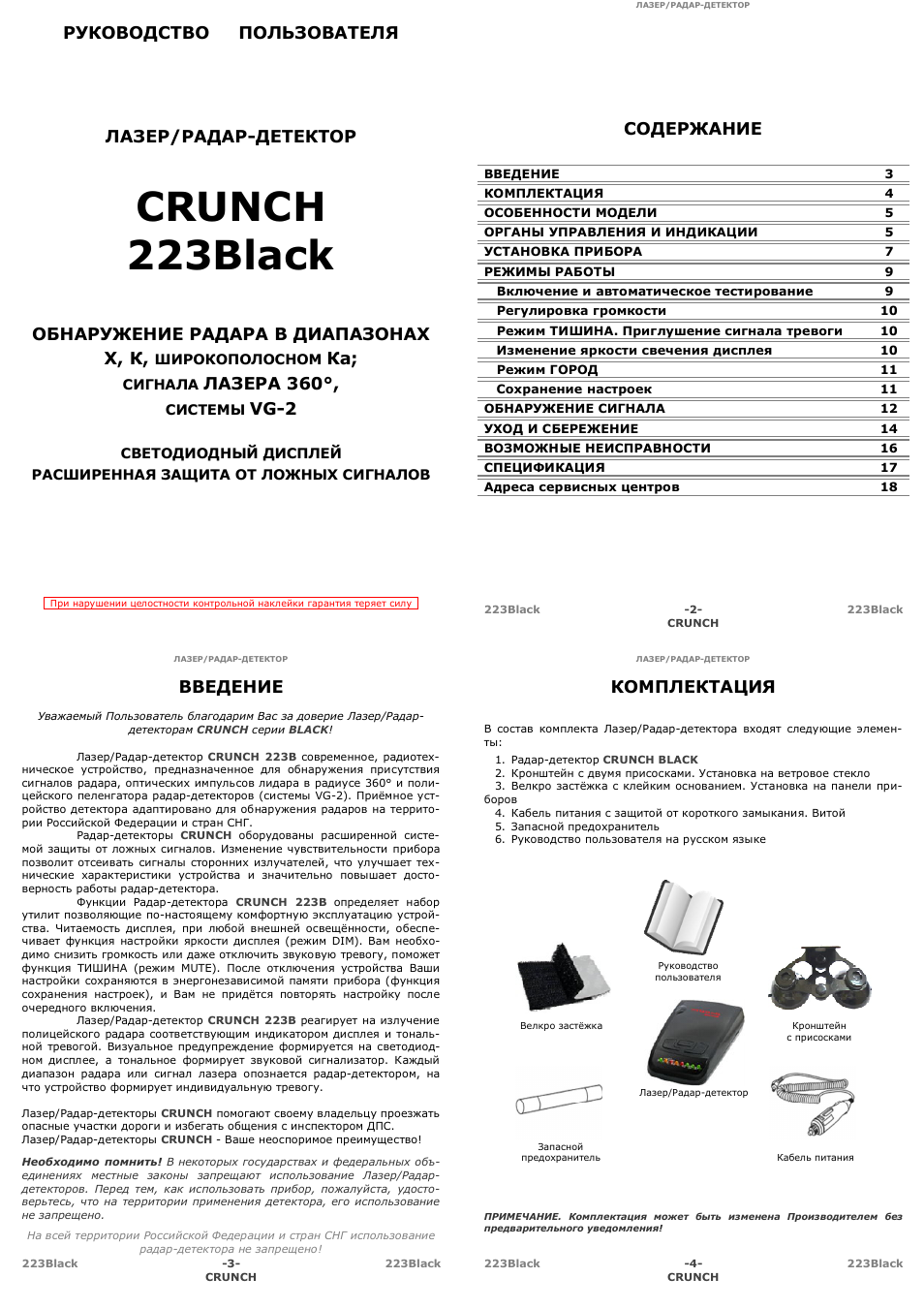

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ЛАЗЕР.

Датчики Star Dreams

ОБНАРУЖЕНИЕ РАДАРА В ДИАПАЗОНАХ

РАСШИРЕННАЯ ЗАЩИТА ОТ ЛОЖНЫХ СИГНАЛОВ

При нарушении целостности контрольной наклейки гарантия теряет силу

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Включение и автоматическое тестирование

Режим ТИШИНА. Приглушение сигнала тревоги

Изменение яркости свечения дисплея

УХОД И СБЕРЕЖЕНИЕ

Адреса сервисных центров

Уважаемый Пользователь благодарим Вас за доверие Лазер/Радар-

ническое устройство, предназначенное для обнаружения присутствия
сигналов радара, оптических импульсов лидара в радиусе 360° и поли-
цейского пеленгатора радар-детекторов (системы VG-2). Приёмное уст-
ройство детектора адаптировано для обнаружения радаров на террито-
рии Российской Федерации и стран СНГ.

оборудованы расширенной систе-

мой защиты от ложных сигналов. Изменение чувствительности прибора
позволит отсеивать сигналы сторонних излучателей, что улучшает тех-
нические характеристики устройства и значительно повышает досто-
верность работы радар-детектора.

утилит позволяющие по-настоящему комфортную эксплуатацию устрой-
ства. Читаемость дисплея, при любой внешней освещённости, обеспе-
чивает функция настройки яркости дисплея (режим DIM). Вам необхо-
димо снизить громкость или даже отключить звуковую тревогу, поможет
функция ТИШИНА (режим MUTE). После отключения устройства Ваши
настройки сохраняются в энергонезависимой памяти прибора (функция
сохранения настроек), и Вам не придётся повторять настройку после
очередного включения.

реагирует на излучение

полицейского радара соответствующим индикатором дисплея и тональ-
ной тревогой. Визуальное предупреждение формируется на светодиод-
ном дисплее, а тональное формирует звуковой сигнализатор. Каждый
диапазон радара или сигнал лазера опознается радар-детектором, на
что устройство формирует индивидуальную тревогу.

помогают своему владельцу проезжать

опасные участки дороги и избегать общения с инспектором ДПС.
Лазер/Радар-детекторы

— Ваше неоспоримое преимущество!

Необходимо помнить! В некоторых государствах и федеральных объ-
единениях местные законы запрещают использование Лазер/Радар-
детекторов. Перед тем, как использовать прибор, пожалуйста, удосто-
верьтесь, что на территории применения детектора, его использование
не запрещено.

На всей территории Российской Федерации и стран СНГ использование

радар-детектора не запрещено!

В состав комплекта Лазер/Радар-детектора входят следующие элемен-
ты:

2. Кронштейн с двумя присосками. Установка на ветровое стекло
3. Велкро застёжка с клейким основанием. Установка на панели при-

4. Кабель питания с защитой от короткого замыкания. Витой
5. Запасной предохранитель
6. Руководство пользователя на русском языке

ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без
предварительного уведомления!

Особенности модели, Органы управления и индикация, Установка прибора

1. Обнаружение радара в частотных диапазонах Х, К, широкополосном Ка
2. Детектирование импульсных сигналов Ultra X, Ultra K
3. Предупреждение о системе пеленгации VG-2
4. Круговое обнаружение сигнала лазера (360°)
5. Цифровая обработка сигнала
6. Защита от ложных срабатываний. Три уровня чувствительности приёмного

устройства: ТРАССА, ГОРОД, ПромЗОНА

7. Светодиодный дисплей
8. Дискретное изменение яркости дисплея. Режим DIM. Три уровня
9. Мультитональное оповещение при обнаружении сигнала
10. Интенсивность тревоги пропорциональна дальности до радара
11. Плавное изменение громкости
12. Ручное приглушение или полное отключение тревоги. Режим MUTE
13. Автоматическое тестирование
14. Сохранение настроек после отключения прибора

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

На рисунке показан внешний вид прибора, органы управления и инди-
кации:

1. Гнездо подключения кабеля питания. Электрический разъём,
предназначенный для подключения электрического тока, от сети авто-
мобиля, с помощью кабеля питания.
2. Выключатель/Регулятор громкости – «POWER/VOL». Электри-
ческий выключатель с функцией реостата. Данный элемент выполняет
две функции, это включение (выключение) радар-детектора и регули-
ровка громкости звука.
3. Кнопка «DIM». Орган управления яркостью дисплея. Кратковре-
менное нажатие кнопки изменяет яркость свечения индикаторов дис-
плея. Подробности в главе «Режимы работы».
4. Кнопка «MUTE». Орган управления громкостью звука прибора.
Кратковременное нажатие кнопки приглушает звуковое сопровождение
устройства или полностью блокирует звуковую тревогу. Подробности в
главе «Режимы работы».
5. Кнопка «CITY». Орган управления чувствительностью приёмного
устройства прибора. Кратковременным нажатием кнопки включается
режим ГОРОД. Подробности в главе «Режимы работы».
6. Фронтальная линза лазерного приёмника. Оптическое устройст-
во, предназначенное для обнаружения сигнала лазера.

Примечание: В Лазер/Радар-детекторе CRUNCH 223В верхняя опти-
ческая линза (6.1) расширяет сектор обнаружения лазера до 360°.

7. Защитный экран. Радиопрозрачная пластина, выполняющая функ-
цию механической защиты рупорной антенны детектора. Кроме того, на
входе оптического приёмника, защитный экран, формирует пассивный
оптический усилитель (линзу), который фокусирует рассеянный сигнал
лазера точно на датчик приёмника.
8. Технологический паз. Слот (щель) установки прибора на держа-
тель кронштейна. Подробности в главе «Установка прибора».
9. Зуммер. Звуковой сигнализатор. Аудиоустройство, предназначенное
для формирования сигналов тревоги и звуковых подтверждений при
настройке режима работы прибора.
10. Дисплей. Светодиодное табло. Восемь разноцветных светодиодов-
индикаторов, функционально предназначенных для визуального преду-
преждения пользователя при обнаружении радара (лидара) и отобра-
жении текущего режима работы радар-детектора.
 Индикатор [

]. Светодиод зелёного цвета (Power-Питание). Непре-

рывное свечение индикатора подтверждает готовность устройства
к работе.

]. Светодиод оранжевого цвета. Мигание индикатора

предупреждает пользователя об обнаружении присутствия сигнала
в диапазоне «Х». Изменение периодичности мигания светодиода,
говорит об изменении интенсивности принимаемого сигнала. Т.е.
меняется дальность до источника сигнала (полицейского радара).

]. Светодиод красного цвета. Мигание индикатора

предупреждает об обнаружении сигнала в диапазоне «К». Измене-
ние периодичности мигания светодиода, говорит об изменении ин-
тенсивности принимаемого сигнала (дальности до полицейского
радара).

]. Светодиод оранжевого цвета. Мигание индикатора

предупреждает об обнаружении сигнала в диапазоне «Ка». Перио-
дичность мигания светодиода говорит об изменении дальности до
источника сигнала (радара).

]. Светодиод красного цвета. Мигает с максимальной

интенсивностью при обнаружении, радар-детектором, сигнала ла-
зера.

]. Светодиоды зелёного цвета. Непре-

рывное свечение одного из индикаторов подтверждает определен-
ный режим работы детектора:

лона автомобиля возможна двумя способами: на панели приборов и на
ветровом стекле. Процесс установки не требует участие технического
персонала, радар-детектор может поставить любой автолюбитель, не
обладающий специальными навыками.
При установке прибора необходимо придерживаться следующих пра-
вил:
1. Место расположения должно обеспечивать свободный доступ води-
теля к органам управления прибора
2. После установки, прибор не должен ограничивать обзор водителю
3. Радар-детектор не должен угрожать водителю или пассажиру нане-
сением травмы в случае резкого торможения или другой нештатной
ситуации в пути
4. Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения
5. Место расположения детектора необходимо выбирать, с учетом дли-
ны штатного кабеля питания
6. Установка прибора на панель приборов необходимо производить при
температуре поверхностей не ниже +5°С

Установка на панель приборов

Велкро застёжка (липучка), входящая в комплект поставки

прибора, для некоторых моделей автомобилей, наиболее удобный ва-
риант крепления.

Для установки Лазер/Радар-детектора

на панель приборов

необходимо:
1. Тщательно протереть место предполагаемой уста-
новки на панели приборов, а также основание самого
радар-детектора, используя для этого влажную ткань.
Дождаться высыхание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой
стороны велкро и прижать к основанию детектора на
10 — 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту на панели приборов.
Так же придерживайте велкро в течение 10 — 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.

ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание де-
тектора на поверхности панели становится не надёжным.

Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.

Установка на ветровое стекло

Установка прибора на ветровое стекло автомобиля предпола-

гает использование кронштейна с вакуумными крепежами (присосками),
входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:

1. В первую очередь, следует закрепить присоски на крон-
штейне, вставив их в специально выполненные отверстия
(если это необходимо).
2. Для фиксации кронштейна на ветровом стекле нужно
прижать присоски, с небольшим усилием, к поверхности
стекла.
3. Чтобы установить детектор на держатель кронштейна,

используйте технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, возможно выгибание держателя кронштейна.

ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.

считано от источника постоянного напряжения в диапазоне 12 — 15В, с
отрицательным потенциалом (минусом) на корпусе автомобиля. Несоот-

Источник

Автомобильный усилитель Crunch PZI 2200

Обновленная серия PowerZone! С подсветкой логотипа на корпусе красным цветом, новым дизайном и замечательным, энергичным звучанием.

установка Crunch PZI 2200 после покупки за 3000р.

Технические характеристики Crunch PZI 2200

Тип схемы класс АВ
Выходная мощность, 4 Ом 125 Вт х 2
Выходная мощность, 2 Ом 175 Вт х 2
Выходная мощность (мостовой режим), 4 Ом 350 Вт х 1
Диапазон частот 20 Гц — 30000 Гц
Коэффициент демпфирования >200
Отношение сигнал / шум, А-взвешанное >90 дБ
Суммарный коэф. гармонических искажений 0,05 %
Разделение каналов >74 дБ
Частота среза и крутизна хар-ки затухания ФВЧ/ФИНЧ 60 Гц — 1,2 kГц, 12 дБ/окт
Частота среза и крутизна хар-ки затухания ФНЧ 30 Гц — 250 Гц, 24 дБ/окт
Функция усиления баса 0 — 12 дБ
Количество линейных входов 1 пара
Входное сопротивление 47 кОм
Чувствительность линейных входов 200 мВ — 4 В
Линейный выход 1 пара
Высоковольтный вход
Габаритные размеры 300 х 264 х 56 мм
